顺序流是一端带有箭头的实线，可在流程图中连接流程内的各个元素，并显示各个元素的执行顺序。

Flowable 支持的顺序流有：

  • 标准顺序流
  • 条件顺序流
  • 默认顺序流

标准顺序流

定义

顺序流是 BPMN2 规范中的流程定义元素，是连接两个流程节点的连线。顺序流可以在编排流 程时控制流程的执行顺序，流程执行完一个节点后，会沿着节点的所有外出顺序流继续执行。顺序 流在 BPMN 2.0 中默认的行为是并发的：多个外出顺序流会创造多个单独的，并发流程分支。

图形标记

标准顺序流表示为一条带有箭头的实线，从起点指向终点，如图所示：

sequenceflow

XML内容

顺序流需要流程范围内唯一的 id，以及对起点与终点元素的引用。每个顺序流都有一个源头和 一个目标引用，包含了活动、事件或网关。

<sequenceFlow id="testSequenceFlow" name="标准顺序流" sourceRef="sourceNodeId"
targetRef="targetNodeId" />

其中，sourceRef 属性值为起点元素的 id，targetRef 属性值为终点元素的 id。name 属性可以理 解为顺序流的注释，将会在流程图上显示出来，注释可以让流程路线更直观和易于识别，注释不参 与到引擎规则判断中。

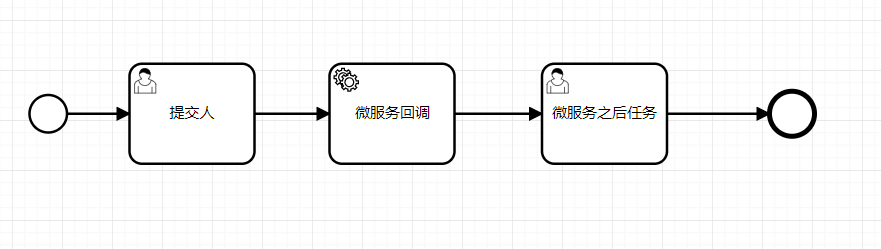

使用示例

sequenceflow

条件顺序流

定义

顾名思义，条件顺序流需要满足一定的条件才能被执行。从网关（Gateway）、活动（Activity）、 事件（Event）的离开的顺序流，允许为它设定规则条件，引擎在执行网关、活动的后继拆分路线 时，将通过评估条件的连线作为选择路径。在标准顺序流上设置一个 condition 表达式来决定下一 步流出的目标，就构成了一个条件顺序流，当流程离开一个节点时，流程引擎会计算其每个出口顺 序流上的条件，只有当 condition 条件结果为 true 时，选择该出口顺序流。当多条顺序流被选中时， 就会创建多条分支，流程会继续以并行方式继续执行。

图形标记

条件顺序流显示为在一个正常的顺序流的起点上加了一个菱形，条件表达式也会显示在顺序流 上，如图所示：

sequenceflow

XML内容

<sequenceFlow id="Flow_0acsf96" sourceRef="Gateway_0cvg5ta" targetRef="Activity_185hcl7">
  <conditionExpression xsi:type="tFormalExpression">${flag}</conditionExpression>
</sequenceFlow>

由于目前 Flowable 只支持 tFormalExpressions，所以必须把 xsi:type="tFormalExpression"添加到 conditionExpression 中。条件表达式放在${}之间，只能使用 UEL（Unified Expression Language，统 一表达式语言，java EE6 规范的一部分），表达式的计算结果需要返回 boolean 值，否则会在解析 表达式时抛出异常。 Flowable支持两种 UEL表达式：UEL-value（value expression）和 UEL-method（method expression）。 UEL-value 解析为值，默认所有流程变量都可以在表达式中使用，所有 spring bean（spring 环 境中）也可以使用在表达式中，比如${startUser}、${**Bean.**Property}。 UEL-method 用于调用一个方法，可以传参数也可以不传参数。传递的参数可以是字符串也可 以是表达式，它们会被自动解析。当调用一个无参数的方法时，记得在方法名后添加空的括号。比 如：${startUserBean.getStartUser()}、${humanService.getDirectLeader(currentUser)}。

界面操作

默认顺序流

定义

在 BPMN2 规范中，所有的任务和网关都可以设置一个默认顺序流。只有在节点的其他外出顺 序流的条件都不满足时，引擎会选择默认顺序流作为外出顺序流继续执行。默认顺序流的条件设置 不会生效。

图形标记

默认顺序流显示为了普通顺序流，起点有一个“斜线”标记，如图所示。

sequenceflow

XML内容

<exclusiveGateway id="Gateway_1gse3sj" default="Flow_1xda65r">
      <incoming>Flow_0ovx8ag</incoming>
      <outgoing>Flow_1xda65r</outgoing>
      <outgoing>Flow_071i0y1</outgoing>
    </exclusiveGateway>

使用示例
