服务任务（Service Task）是一个自动化任务，一般被用作调用服务。当流程执行到服务任务时，可以自动执行编写的 Java 程序，完毕后继续执行后继路线。

Flowable服务组件可划分为七类

• 服务任务
• 邮件任务
• 骆驼任务
• 消息服务任务
• Http服务任务
• Rest服务任务
• 微服务任务
• 决策任务

# 服务任务

# 定义

服务任务（Service Task）是一个自动化任务，无须人为参与，一般被用作调用服务。当流程执行到服务任务 时，可以自动执行编写的 Java 程序实现自定义的业务逻辑，完毕后继续执行后继路线。

# 图形标记

服务任务显示成一个普通任务（圆角矩形），左上角有一个小齿轮图标，如图所示：

# XML内容

服务任务由 serviceTask 元素定义，Flowable 提供了 3 种方法来声明 java 调用逻辑。

1、通过 flowable:class 属性指定一个 Java 类 通过这种方式指定一个在流程执行时调用的 Java 类，需要在 serviceTask 的 flowable:class 属性中 指定合法的全路径类名，该类必须实现 JavaDelegate 或者 ActivityBehavior 接口。

1.1、指定为实现了 JavaDelegate 接口的类

<serviceTask id="serviceTask1" name="服务任务" flowable:class="xxx.xxx.xxx.MyJavaDelegate" />

其中通过 flowable:class 属性指定了调用 Java 类为 xxx.xxx.xxx.MyJavaDelegate，它实现了 org.flowable.engine.delegate.JavaDelegate 类，并重写了 execute 方法：

import org.flowable.engine.delegate.DelegateExecution;
import org.flowable.engine.delegate.JavaDelegate;
public class MyJavaDelegate implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        //编写自己的逻辑
    }
}

1.2、指定为实现了 ActivityBehavior 接口的类

<serviceTask id="serviceTask2" name=" " flowable:class="xxx.xxx.xxx.MyActivityBehavior" />

其中通过 flowable:class 属性指定了调用 Java 类为 xxx.xxx.xxx.MyActivityBehavior，它实现了 org.flowable.engine.impl.delegate.ActivityBehavior 类，并重写了 execute 方法：

import org.flowable.engine.delegate.DelegateExecution;
import org.flowable.engine.impl.delegate.ActivityBehavior;
public class MyActivityBehavior implements ActivityBehavior {
    @Override
    public void execute(DelegateExecution execution) {
        //编写自己的逻辑
    }
}

通过 flowable:class 属性指定的 Java 类，当流程执行到服务节点时，会调用其 execute 方法执行 定义好的业务逻辑，然后按照默认 BPMN 2.0 中的方式离开该节点。在 execute 方法中如果要用到流程实 例、流程变量等，可以通过 DelegateExecution 进行来获取和操作。

需要注意的是，服务任务通过 flowable:class 属性指定的 Java 类只会创建一个实例，即只在第一 次调用时实例化一个对象，该对象会被复用，而不是每次都会实例化一个对象。所有的流程实例都 会共享相同的类实例，并调用其 execute(DelegateExecution)方法。这就意味着，该 Java 类不能使用 任何成员变量，必须是线程安全的，因为它可以从不同的线程同时执行。这也影响着属性注入的处 理方式，下一节会进行介绍.

流程定义中由服务任务使用 flowable:class 属性指定的类不会在流程部署时实例化。只有当流程 执行第一次到达调用该类的服务节点时，才会创建该类的一个实例。如果找不到类，会抛出一个 FlowableException 异常。

2、通过 flowable:delegateExpression 使用委托表达式指定 可以使用解析为对象的表达式来指定，该对象必须遵循与使用 flowable:class 属性时创建的对象 相同的规则。

<serviceTask id="serviceTask3" name="服务任务" flowable:delegateExpression="${delegateExpressionBean}" />

其中通过 flowable:delegateExpression 属性指定了委托表达式为${delegateExpressionBean}， delegateExpressionBean 是一个实现了 JavaDelegate 接口的 bean，表达式调用之前需要将它初始化到 流程变量中，或者定义在实例的 spring 容器中。委托表达式中只用写 bean 的名称，不需要写方法 名，引擎会自动调用其 execute 方法。

3、通过 flowable:expression 属性使用 UEL 表达式指定 可以通过 flowable:expression 属性指定为 UEL 方法表达式或值表达式，调用一个普通 java bean 的方法或属性，表达式调用之前需要将它初始化到流程变量中，或者定义在实例的 spring 容器中。 这个 bean 不需要实现 org.flowable.engine.delegate.JavaDelegate 接口，表达式中必须指定调用的方法名或属性名。 可以通过flowable:resultVariable="totalMount" 指定返回结果赋值到变量中 3.1、指定为 UEL 方法表达式 表达是可以为无参表达式：

<serviceTask id="serviceTask4"
name="服务任务"
flowable:expression="${businessBean.calculateMount1()}"
flowable:resultVariable="totalMount"/>

上述服务任务定义表示调用 businessBean 对象的 calculateMount1（无参数）方法。 也可以为表达式中的方法传递参数：

<serviceTask id="serviceTask5"
name="服务任务"
flowable:expression="${businessBean.calculateMount2(execution, money)}" />

上述服务任务定义表示会调用 businessBean 对象的 calculateMount2 方法，该方法第一个参数 是 DelegateExecution，在表达式环境中默认名称为 execution，第二个参数传递的是当前流程的名为 money 的变量。 3.2、指定为 UEL 值表达式

<serviceTask id="serviceTask6"
name="服务任务"
flowable:expression="#{businessBean.total}" />

上述服务任务定义会获取 businessBean 的 total 字段的值，实质是调用其 getTotal()方法。

# 界面操作

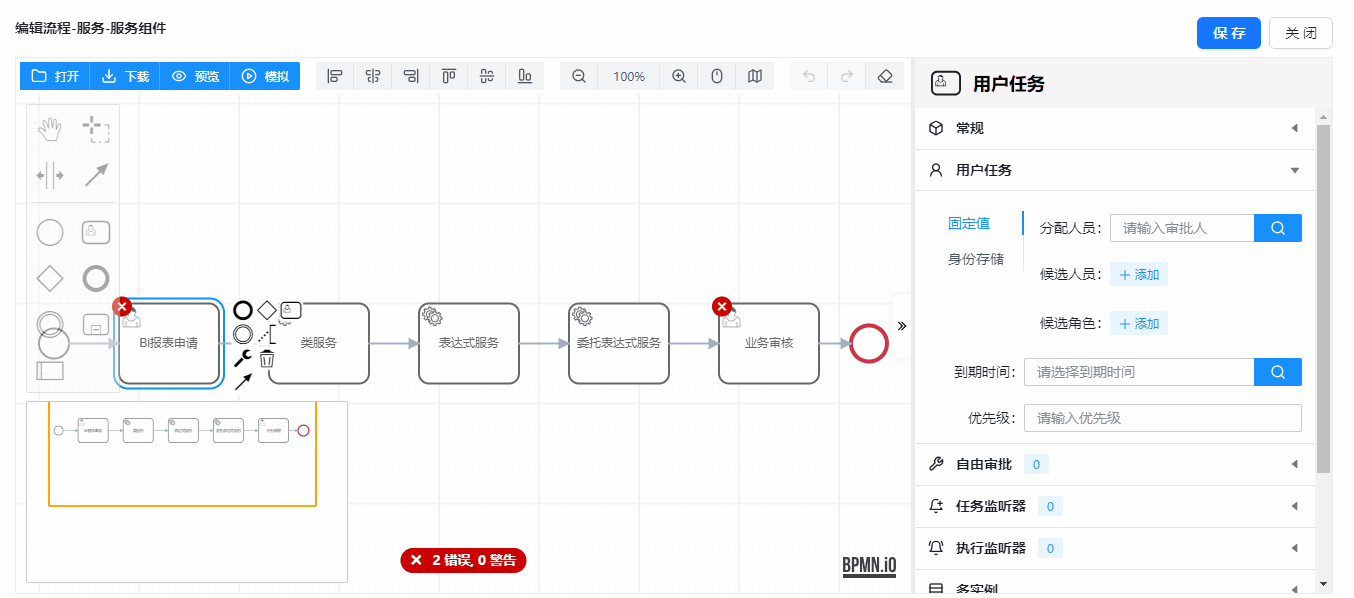

# 演示demo

服务任务

# 邮件任务

# 定义

Flowable 支持通过自动的邮件服务任务（Email Task）增强业务流程，它可以向一个或多个收信人发送 邮件，支持 cc，bcc，HTML 内容等。 流程流转到邮件任务时，会给指定的人发送邮件。需要注意的是，邮件任务不是 BPMN 2.0 规范的 “官方”任务，所以也没有专用图标。在 Flowable 中，邮件任务是作为一种特殊的服务任务来实现的。

# 图形标记

在 Flowable 中邮件任务是在服务任务标签中加入一个type属性指定为邮件任务，BPMNJS的图形统一采用服务图标：

# XML内容

邮件任务在 Flowable 中定义为一个专用的服务任务，这个服务任务的 type 属性设置为 mail。邮 件任务的 XML 表示格式如下

 <serviceTask id="Activity_1rev938" name="邮件发送" flowable:type="mail">
      <extensionElements>
        <flowable:field name="to">
          <flowable:expression>liuwenjun@163.com</flowable:expression>
        </flowable:field>
        <flowable:field name="subject">
          <flowable:string>发送退款申请邮件</flowable:string>
        </flowable:field>
        <flowable:field name="html">
          <flowable:expression>&lt;html&gt;&lt;body&gt;&lt;p&gt;${user}发起退款${money}&lt;/p&gt;&lt;/body&gt;&lt;/html&gt;</flowable:expression>
        </flowable:field>
        <flowable:field name="charset">
          <flowable:string>utf-8</flowable:string>
        </flowable:field>
      </extensionElements>
    </serviceTask>

邮件任务可以通过属性注入的方式配置各种属性，这些属性的值可以使用 EL 表达式，并将在流程执 行时进行解析。邮件任务可以配置如表所示的属性：

# 邮件服务器配置

为了使用邮件任务发送邮件，需要事先为 Flowable 配置支持 SMTP 功能的外部邮件服务器，可以在flowable配置文件中配置如表所示的属性

#配置发送邮箱地址
flowable.mail.server.default-from=xxxx@qq.com
#配置smtp
flowable.mail.server.host=smtp.qq.com
#用户名
flowable.mail.server.username=xxxx
#密码
flowable.mail.server.password=xxxx
#端口
flowable.mail.server.s-s-l-port=465
#是否是SSL
flowable.mail.server.use-ssl=true
#是否是TLS
flowable.mail.server.use-tls=false

# 界面操作

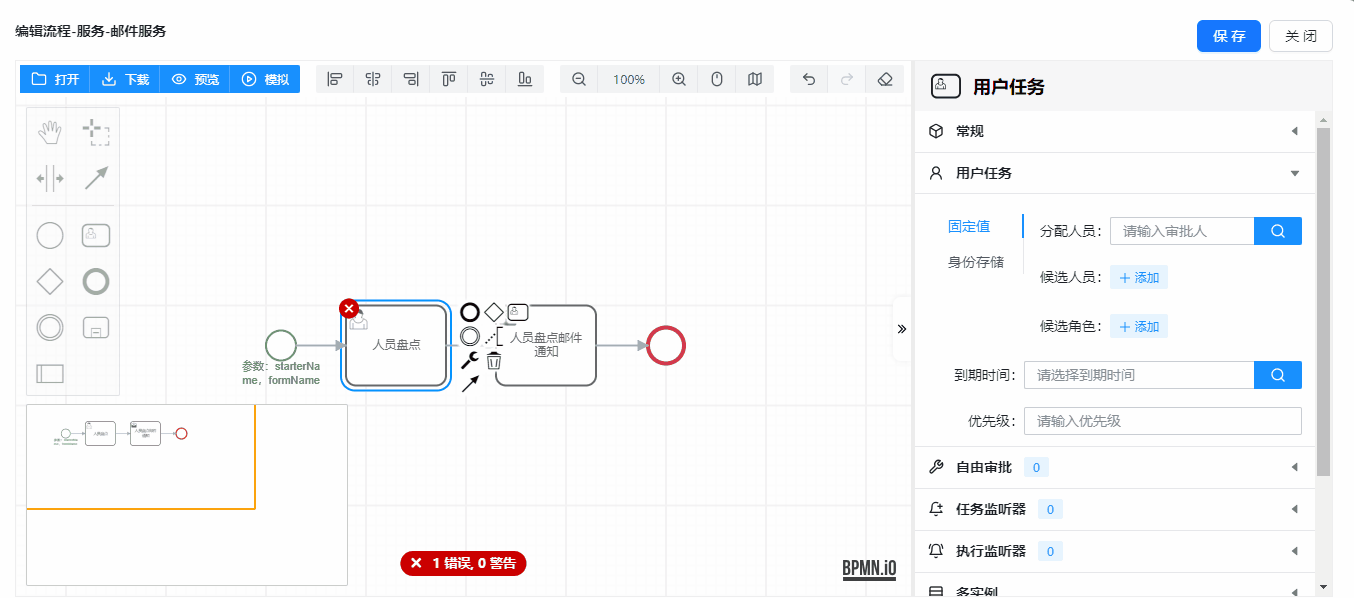

# 演示demo

邮件任务

# 骆驼任务

# 定义

Camel 任务不是 BPMN 2.0 规范定义的官方任务，在 Flowable 中，Camel 任务是作为一种特殊的服务 任务来实现的。主要做路由工作的。

# 图形标记

由于 Camel 任务不是 BPMN 2.0 规范的“官方”任务，因此没有提供其专用图标。在 bpmnjs 中 Camel 任务我们就使用服务任务代替，如图所示：

# XML内容

Camel 任务在 Flowable 中定义为一个专用的服务任务，这个服务任务的 type 属性设置为 camel。 Camel 任务的 XML 表示格式如下：

<serviceTask id="camelTask1" name="Camel " flowable:type="camel" />

以上在流程定义的服务任务上定义 Camel 类型即可，集成逻辑都将通过 Camel 容器委托。

# Flowable与Camel集成

本节将具体介绍 Flowable 与 Camel 集成的过程，以及 Flowable 基于 Camel 扩展出来的各种特性 和用法。

1. Camel 的配置与依赖 默认情况下，使用 Camel 任务时，Flowable 引擎在 Spring 容器中查找 camelContext Bean。camelContext Bean 用于定义 Camel 容器装载的 Camel 路由，Camel 路由可以在 Spring 配置文件中定义，也可以按照指 定的 Java 包装载路由：

   <camelContext id="camelContext" xmlns="http://camel.apache.org/schema/spring">
    <packageScan>
        <package>com.dragon.test.bpmn.camel.route</package>
    </packageScan>
   </camelContext>

通过以上配置，在初始化时 CamelContext 时会把 com.dragon.test.bpmn.camel.route 中 的路由定义类（继承自 RouteBuilder，后文会讲解）注册到 CamelContext 对象中。CamelContext 是 Camel 中一个很重要的概念，它横跨了 Camel 服务的整个生命周期，并且为 Camel 服务的工作环境提供支撑， Camel 中的各个 Service 的关联衔接通过 CamelContext 上下文对象完成。 由于 Flowable 的配置文件采用的是 spring bean 配置文件格式，因此在 Flowable 与 Camel 集成时，以上 配置内容可以直接加在 Flowable 的配置文件中。 如果想要定义多个 camelContext，或想使用不同的 Bean 名字，可以在 Camel 任务定义中通过以下方 式指定：

<serviceTask id="camelTask1" name="Camel " flowable:type="camel" />

需要注意的是，如果要使用 Camel 任务，需要在项目中包含 flowable-camel 模块依赖及 Camel 相关依 赖，Maven 依赖定义如下：

   <dependency>
       <groupId>org.flowable</groupId>
       <artifactId>flowable-camel</artifactId>
       <version>xxx</version>
   </dependency>
   <dependency>
       <groupId>org.apache.camel</groupId>
       <artifactId>camel-http</artifactId>
       <version>xxx</version>
   </dependency>

2. 定义Camel路由 Camel 最重要的特色之一就是路由，路由用于应用中的通信或者应用间通信。Camel 的路由需要通过 我们手动编排的方式，在指定的（或可变的）端点间进行数据的传输、过滤、转换等操作。Camel 路由 易于使用的一个特性是端点 URI，通过指定 URI，可以确定要使用的组件以及该组件是如何被配置的。 然后可以决定将消息发送到由该 URI 配置的组件，或者使用该组件发出消息。 flowable 的 flowable-camel 模块提供了 Camel 与 Flowable 通信的桥梁，当流程流转到 Camel 任务后流程 引擎将调用 Camel 执行对应的路由，同时可以选择把流程变量传递给路由，在路由处理结束后还可以有 选择地把路由得到的结果以流程变量的方式回传给流程实例。 我们可以通过 Java DSL 构建 Camel 路由（也可通过 XML 配置，这里不做介绍），需要继承 org.apache.camel.builder.RouteBuilder 类，然后实现其中的 configure 方法。Flowable 与 Camel 集成后，一个 典型的路由定义类如下：

   public class GetIpInfoCamelCallRoute extends RouteBuilder {
    @Override
    public void configure() {
        from("flowable:CamelTaskProcessTest:afef07cc915df4771a54048fe871e9c9e?copyVariablesToProperties=true")
                .toD("http://ip-api.com/json/${exchange.getProperty('ip')}?lang=zh-CN&bridgeEndpoint=true")
                .process(new ResultProcessor());
    }
}

在以上路由定义类的 configure 方法中，通过 Java 的 DSL 语言（域特定语言）描述路由规则，from 和 to 是两个关键字，Camel 会从 from 声明的起始端点将消息路由至 to 声明的终点。所有的路由都以一 个 from 开始，它接受端点 URI 作为参数。flowable-camel 模块定义了“flowable”类型的路由 URI 协议，以 上面的配置为例，from 端点（endpoint）的格式包含冒号和问号分隔的几个部分，各部分的含义如表 15.3 所示。 flowable-camel 模块提供的 URI 协议

3. 路由URI配置 我们可以通过在 URI 中附加一些参数，使用 Flowable 提供的几种不同的行为，从而实现干预 Camel 组件的功能。本节将介绍 URI 中支持的参数，包括输入参数和输出参数两类。 3.1. 输入参数 Flowable 提供了三种输入参数，可以用于控制将流程变量复制到 Camel 的策略，可配置的输入参数如 表所示：

   参数	对应flowable行为类	描述
   copyVariablesToProperties	org.flowable.camel.impl.CamelBehaviorDefaultImpl	默认配置，将 Flowable 的流程变量复制为 Camel 参数，在路由中可以通过形如${property.variableName}的表达式获取到参数值。
   copyCamelBodyToBody	org.flowable.camel.impl.CamelBehaviorCamelBodyImpl	只将名为"camelBody"的 Flowable 流程变量复制为 Camel 消息体。如果 camelBody 的值是 Map 对象，在路由中可以通过形如${body[variableName]}的表达式获取到参数值；如果 camelBody 的值是纯字符，可以使用${body}表达式获取。
   copyVariablesToBodyAsMap	org.flowable.camel.impl.CamelBehaviorBodyAsMapImpl	把 Flowable 的所有流程变量复制到一个 Map 对象里，作为 Camel 的消息体。，在路由中可以通过形如${body[variableName]}的表达式获取到参数值。
   以如下路由规则为例：

   from("flowable:CamelTaskProcess:camelTask1?copyVariablesToProperties=true")
   .to("log:org.flowable.camel.examples.SimpleCamelCall");

这里的配置在 URI 中附加了 copyVariablesToProperties=true，表示将 Flowable 的流程变量复制成 Camel 参数。 3.2. 输出参数 同样的，Flowable 提供了几种输出参数，可以用于控制将 Camel 执行结果复制到流程变量的策略，可 配置的输出参数如表所示： flowable-camel 模块提供的 URI 协议：

   from("flowable:CamelTaskProcess:camelTask1?copyVariablesFromProperties=true")
   .to("log:org.flowable.camel.examples.SimpleCamelCall");

这里的配置在 URI 中附加了 copyVariablesFromProperties=true，表示将 Camel 参数以相同的名称复制 为 Flowable 流程变量中。 4. 异步Camel调用 默认情况下，Camel 任务是同步执行的，流程执行到 Camel 任务后将处于等待状态，直到 Camel 执 行结束并返回结果后，才离开 Camel 任务往下继续流转。如果 Camel 任务执行时间比较长，或者某些场 景下不需要同步执行，则可以使用 Camel 任务的异步功能，将 Camel 任务的 async 参数设置为 true 即可 启用这个功能：

   <serviceTask id="camelTask1" name=" Camel " flowable:type="camel"
   flowable:async="true"/>

设置这个参数后，Camel 路由会由 Flowable 作业执行器异步启动。 5. 通过Camel启动流程 前面几节介绍了如何整合 Camel 与 Flowable，以及两者如何通信，都是先启动 Flowable 流程实例，然 后在流程实例中启动 Camel 路由。反过来，也可以通过 Camel 任务启动或调用流程实例，其 Camel 的路 由规则可以这么设计：

   from("flowable:ParentProcess:camelTaskForStartSubprocess")
   .to("flowable:subProcessCreateByCamel");

其中，from 声明的起始端点的 URI 分为三个部分："flowable"协议开头，父流程定义 key，Camel 任务 id；to 声明的终止端点的 URI 包含两个部分："flowable"协议开头，子流程定义 key。

# 使用示例

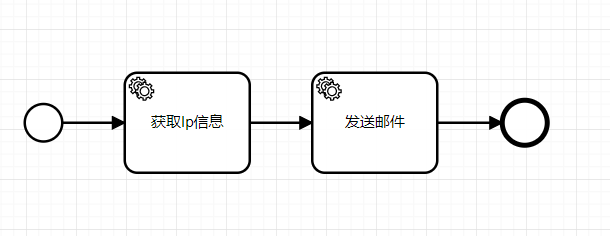

下面我们看一个使用 Camel 任务的示例流程，如图所示，用于调用外部第三方服务自动化地 获取 IP 信息。流程发起后首先通过 Camel 任务调用外部 Web 服务查询 IP 信息，然后通过邮件任务发送 查询结果给申请人

Camel 路由配置整合到 Flowable 的配置文件中内容如下：

<process id="CamelTaskProcessTest" name="服务-骆驼任务" isExecutable="true">
    <startEvent id="a4192d69b9d5a4d1faf42b7c9741d0d48" />
    <sequenceFlow id="a0db08b7fe8d74803b11b59179c6e0a57" sourceRef="a4192d69b9d5a4d1faf42b7c9741d0d48" targetRef="afef07cc915df4771a54048fe871e9c9e" />
    <serviceTask id="afef07cc915df4771a54048fe871e9c9e" name="获取Ip信息" flowable:type="camel">
      <extensionElements>
        <flowable:formData />
        <flowable:assigneeType>static</flowable:assigneeType>
      </extensionElements>
    </serviceTask>
    <sequenceFlow id="Flow_1ce3l0r" sourceRef="afef07cc915df4771a54048fe871e9c9e" targetRef="Activity_1n9nrw6" />
    <serviceTask id="Activity_1n9nrw6" name="发送邮件" flowable:type="mail">
      <extensionElements>
        <flowable:field name="to">
          <flowable:expression>liuwenjun05101@163.com</flowable:expression>
        </flowable:field>
        <flowable:field name="subject">
          <flowable:string>IP信息查询结果</flowable:string>
        </flowable:field>
        <flowable:field name="html">
          <flowable:expression>&lt;html&gt;&lt;body&gt;&lt;p&gt;用户&amp;lt;b&amp;gt;${userName}&amp;lt;/b&amp;gt;你好，&amp;lt;br/&amp;gt;&lt;/p&gt;&lt;p&gt;你查询的IP&amp;lt;b&amp;gt;${ip}&amp;lt;/b&amp;gt;的信息为：&amp;lt;br/&amp;gt;&lt;/p&gt;&lt;p&gt;省份：${regionName} 城市：${city}&lt;/p&gt;&lt;p&gt;互联网服务提供商：${isp}&lt;/p&gt;&lt;/body&gt;&lt;/html&gt;</flowable:expression>
        </flowable:field>
        <flowable:field name="charset">
          <flowable:string>utf-8</flowable:string>
        </flowable:field>
      </extensionElements>
    </serviceTask>
    <endEvent id="Event_1l6yldo" />
    <sequenceFlow id="Flow_1h6rd9m" sourceRef="Activity_1n9nrw6" targetRef="Event_1l6yldo" />
  </process>

在以上配置中：

1. 流程引擎配置使用的是 SpringProcessEngineConfiguration，这是因为 Flowable Camel集成时， 需要通过 SpringProcessEngineConfiguration 获取 camelContext，相关细节读者可自行查看源代码。

2. Camel路由是通过Spring的环境下扫描路由配置实现的，Spring会扫描包路径 com.dragon.test.bpmn.camel.route下的 Route 类加载到 camelContext 中。

# 设计Came路由代码

Camel 路由 Route 的代码如下：

package com.didichuxing.bpm.demo.chapter15.camel.route;
import com.didichuxing.bpm.demo.chapter15.camel.processor.ResultProcessor;
import com.didichuxing.bpm.demo.chapter15.camel.processor.TransformProcessor;
import org.apache.camel.builder.RouteBuilder;
public class GetIpInfoCamelCallRoute extends RouteBuilder {
@Override
public void configure() throws Exception {
    from("flowable:CamelTaskProcess:camelTask1?copyVariablesToProperties=true")
    .toD("http://ip-api.com/json/${property.ip}?lang=zh-CN&bridgeEndpoint=true")
    .process(new ResultProcessor());
}
}

在以上代码中：

1. from 声明的起始端点的 URI 中，flowable 为协议开头，CamelTaskProcess 为流程定义 key， camelTask1 为 Camel 任务 id，输入参数配置的 copyVariablesToProperties=true 表示将 Flowable 的流程 变量复制成 Camel 参数，输出参数使用的默认配置。
2. 终止端点采用 toD 声明，它允许通过表达式的方式来动态定义消息的接收节点，这里使用了 表达式${property.ip}，表示从 Camel 参数中获取 ip 属性的值。
3. 路由中使用到了自定义 Processor 处理器 ResultProcessor。Processor 处理器是 Camel 中的一 个重要元素，它用于接收从控制端点、路由选择条件又或者另一个处理器的 Exchange 中传来的消 息信息，并进行处理。我们可以在自定义的 Processor 处理器中做很多事情，比如这里使用它来进 行外部服务返回结果数据格式的转换，代码如下

import com.alibaba.fastjson.JSON;
import org.apache.camel.Exchange;
import org.apache.camel.Processor;
import java.util.Map;
import java.util.stream.Collectors;
public class ResultProcessor implements Processor {
    public void process(Exchange exchange) {
        // camel
        String camelCallResult =exchange.getIn().getBody(String.class);
        // camel
        System.out.println("camel" + camelCallResult);
        // Map
        Map<String, String> camelCallResultMap = JSON.parseObject(camelCallResult,
        Map.class);
        //
        Map<String, String> resultMap =
        camelCallResultMap.entrySet().stream()
        .filter(map -> "country".equals(map.getKey()) ||
        "regionName".equals(map.getKey())
        || "city".equals(map.getKey()) ||
        "isp".equals(map.getKey()))
        .collect(Collectors.toMap(Map.Entry::getKey,
        Map.Entry::getValue));
        // Camel Map
        exchange.getOut().setBody(resultMap, Map.class);
    }
}

在以上代码中，首先获取访问外部服务返回的结果（是一个 json 字符串），然后将其转成 Map 对象，接下来对其 key 进行过滤仅保留 country、regionName、city 和 isp 组成一个新的 Map，最后 将该 Map 作为 Camel 消息体回传给 Flowable。

# 演示demo

骆驼任务

# 消息服务任务

# 定义

Mq 任务不是 BPMN 2.0 规范定义的官方任务，在 Flowable 中，Mq 任务是作为一种特殊的服务 任务来实现的，主要做Mq消息发送。

# 图形标记

由于 Mq 任务不是 BPMN 2.0 规范的“官方”任务，因此没有提供其专用图标， 而是复用了服务任务的图标：

# XML内容

Mq 任务在 Flowable 中定义为一个专用的服务任务，这个服务任务的 type 属性设置为 mq。 Mq 任务的 XML 表示格式如下：

<serviceTask id="Mq消息" name="自动发送短信" flowable:type="mq" />

以上在流程定义的服务任务上定义 Mq 类型即可，集成Rabbitmq来实现。

# 集成Rabbitmq

MqTask面前支持Rabbitmq的消息发送

# 引入pom包

  <dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-amqp</artifactId>
  </dependency>

# 配置rabbitmq

spring.rabbitmq.host=主机
spring.rabbitmq.enable=true
spring.rabbitmq.port=端口
spring.rabbitmq.username=用户名
spring.rabbitmq.password=密码
spring.rabbitmq.virtual-host=virtual-host
spring.rabbitmq.Ssl.enabled=true
spring.rabbitmq.Ssl.verify-hostname: false

# 操作界面

# 演示demo

消息任务

# Http服务任务

# 定义

Http 任务不是 BPMN 2.0 规范定义的官方任务，在 Flowable 中，Http 任务是作为一种特殊的服务 任务来实现的，主要调用Http服务使用。

# 图形标记

由于 Http 任务不是 BPMN 2.0 规范的“官方”任务，因此没有提供其专用图标， 而是复用了服务任务的图标：

# XML内容

Http 任务在 Flowable 中定义为一个专用的服务任务，这个服务任务的 type 属性设置为 http。 Http 任务的 XML 表示格式如下：

<serviceTask id="Activity_0jl7867" name="调用Http服务" flowable:type="http" flowable:parallelInSameTransaction="true">
    <extensionElements>
        <flowable:field name="requestMethod">
            <flowable:string>GET</flowable:string>
        </flowable:field>
        <flowable:field name="requestUrl">
            <flowable:string>https://www.baidu.com</flowable:string>
        </flowable:field>
        <flowable:field name="requestHeaders">
            <flowable:string>Content-Type: application/json</flowable:string>
        </flowable:field>
        <flowable:field name="disallowRedirects">
            <flowable:string>false</flowable:string>
        </flowable:field>
        <flowable:field name="ignoreException">
            <flowable:string>false</flowable:string>
        </flowable:field>
        <flowable:field name="saveResponseParametersTransient">
            <flowable:string>false</flowable:string>
        </flowable:field>
        <flowable:field name="saveResponseVariableAsJson">
            <flowable:string>false</flowable:string>
        </flowable:field>
    </extensionElements>
</serviceTask>

以上在流程定义的服务任务上定义 Http 类型即可。

参数说明：

注意：

1、忽略异常设置成是，组件会停留在这里

2、保留结果：汇报请求的结果保持到流程变量中去

# 界面操作

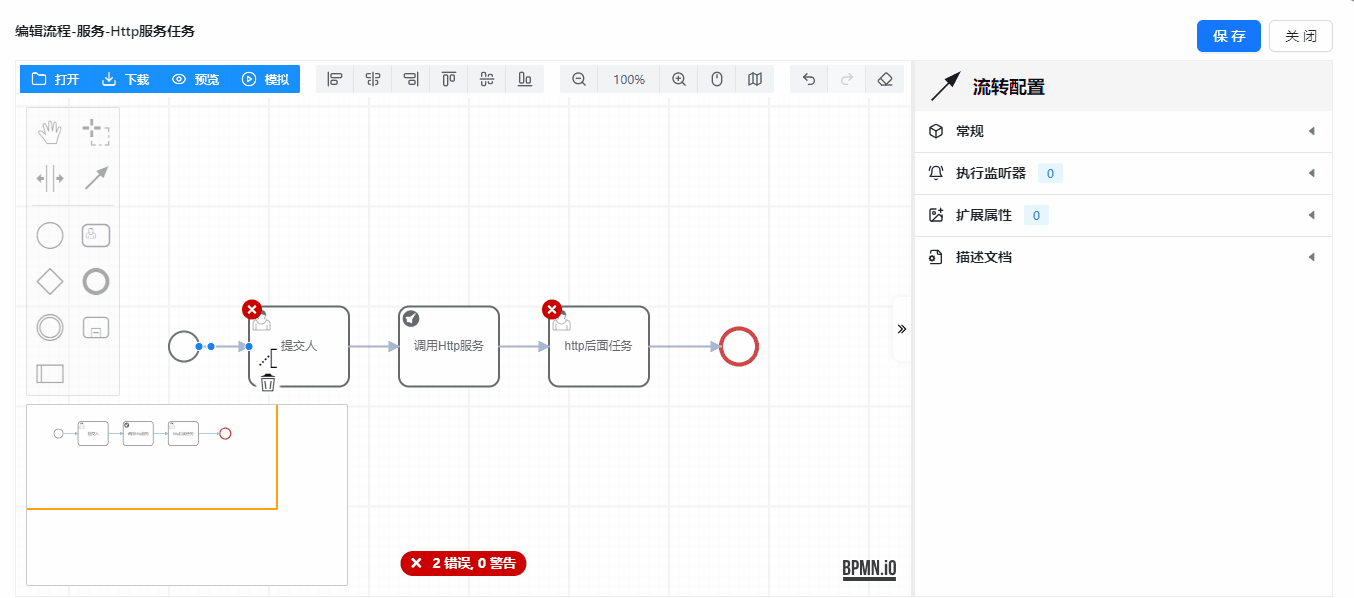

# 演示demo

Rest任务

# Rest服务任务

# 定义

Rest 任务不是 BPMN 2.0 规范定义的官方任务，在 Flowable 中，Rest 任务是作为一种特殊的服务 任务来实现的，主要调用rest服务使用。

# 图形标记

由于 Rest 任务不是 BPMN 2.0 规范的“官方”任务，因此没有提供其专用图标， 而是复用了服务任务的图标：

# XML内容

Rest 任务在 Flowable 中定义为一个专用的服务任务，这个服务任务的 type 属性设置为 rest。 Rest 任务的 XML 表示格式如下：

<serviceTask id="Activity_0tuo1jl" name="Rest回调" flowable:type="rest">
    <extensionElements>
        <flowable:field name="requestUrl">
            <flowable:string>https://www.baidu.com</flowable:string>
        </flowable:field>
        <flowable:field name="requestMethod">
            <flowable:string>POST</flowable:string>
        </flowable:field>
        <flowable:field name="ignoreException">
            <flowable:string>false</flowable:string>
        </flowable:field>
        <flowable:field name="saveResponseParameters">
            <flowable:string>false</flowable:string>
        </flowable:field>
    </extensionElements>
</serviceTask>

以上在流程定义的服务任务上定义 Rest 类型即可。

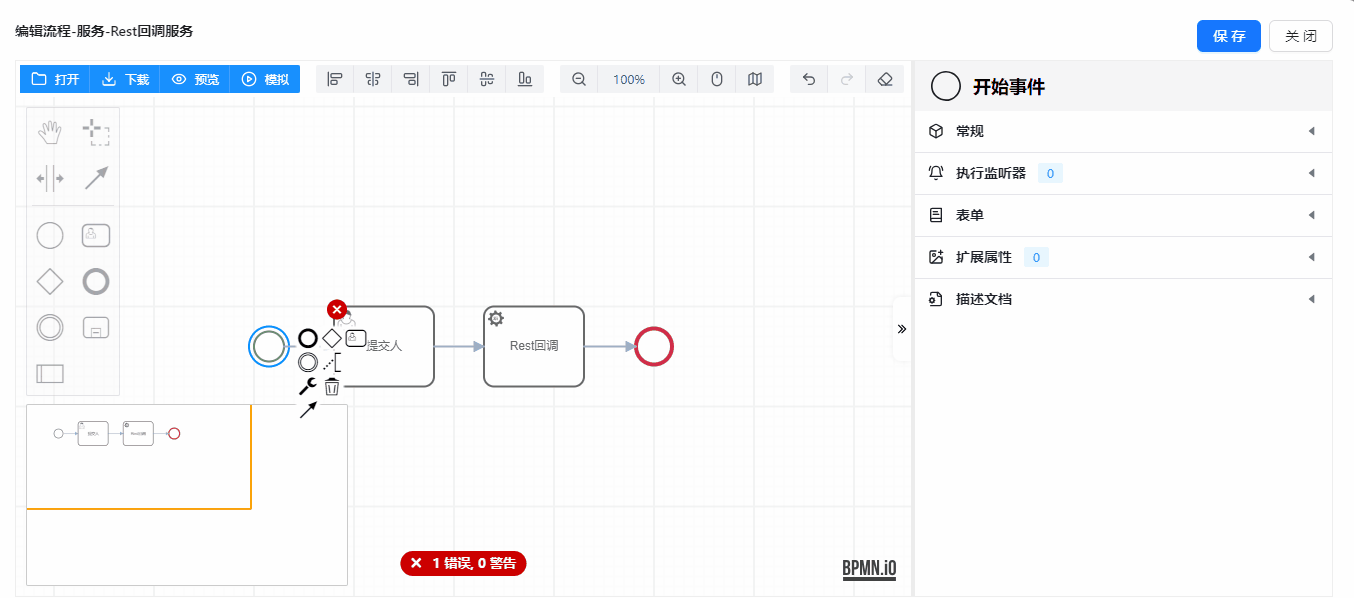

# 界面操作

参数说明：

注意：

1、忽略异常设置成是，组件会停留在这里

2、保留结果：汇报请求的结果保持到流程变量中去

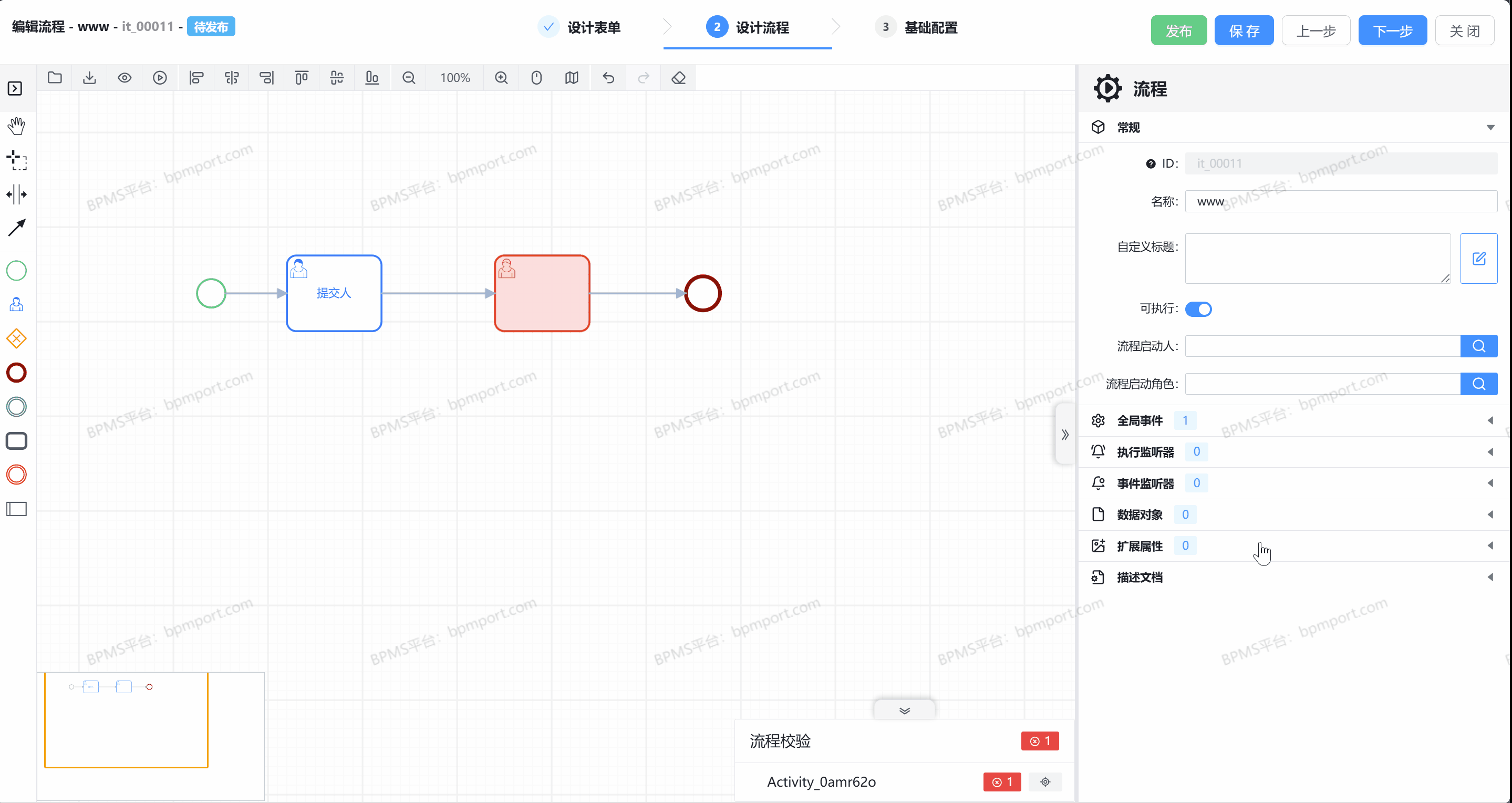

# 演示demo

[Rest任务](Rest任务

# 微服务任务

# 定义

Sc 任务不是 BPMN 2.0 规范定义的官方任务，在 Flowable 中，Sc 任务是作为一种特殊的服务 任务来实现的，主要调用springcloud的微服务使用。

# 图形标记

由于 Sc 任务不是 BPMN 2.0 规范的“官方”任务，因此没有提供其专用图标， 而是复用了服务任务的图标：

# XML内容

Sc 任务在 Flowable 中定义为一个专用的服务任务，这个服务任务的 type 属性设置为 sc。 Sc 任务的 XML 表示格式如下：

 <serviceTask id="Activity_1ip6ske" name="微服务回调" flowable:type="sc">
    <extensionElements>
        <flowable:field name="serviceId">
            <flowable:string>flow-center</flowable:string>
        </flowable:field>
        <flowable:field name="url">
            <flowable:string>/api/order/getOrderInfo</flowable:string>
        </flowable:field>
        <flowable:field name="method">
            <flowable:string>POST</flowable:string>
        </flowable:field>
        <flowable:field name="params">
            <flowable:expression>{"id":"liuwenjun","name":"${name}"}</flowable:expression>
        </flowable:field>
        <flowable:field name="ignoreException">
            <flowable:string>false</flowable:string>
        </flowable:field>
        <flowable:field name="saveResponseParameters">
            <flowable:string>false</flowable:string>
        </flowable:field>
    </extensionElements>
</serviceTask>

以上在流程定义的服务任务上定义 sc 类型即可。

参数说明：

注意：

1、忽略异常设置成是，组件会停留在这里

2、保留结果：汇报请求的结果保持到流程变量中去

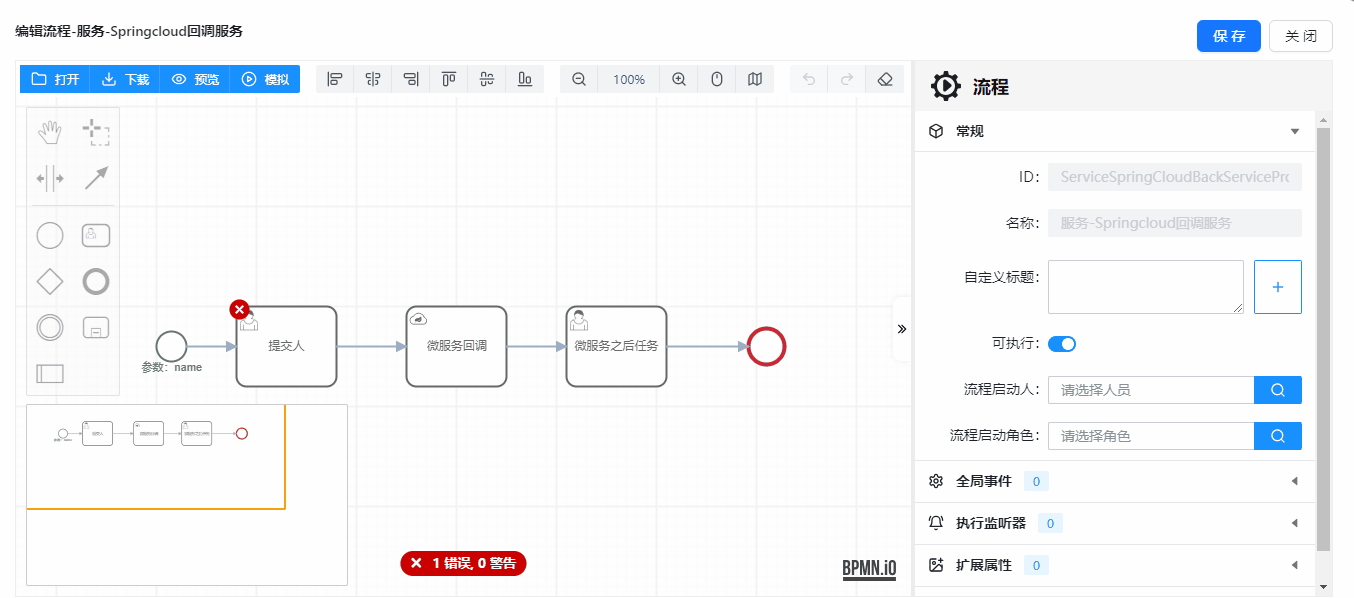

# 界面操作

# 演示demo

微服务任务

# 决策任务

顺序流是一端带有箭头的实线，可在流程图中连接流程内的各个元素，并显示各个元素的执行顺序。 决策任务是集成DMN组件，集成BPMN使用，通过流程变量输入经过决策引擎输出变量

Flowable 支持的决策有：

• 决策表
• 决策服务

# 决策表

# 定义

决策任务是 不是BPMN流程定义元素。决策任务通过流程引擎的全局变量输入条件经过DMN引擎 得到输出结果，输出结果存入流程引擎的全局变量中

# 图形标记

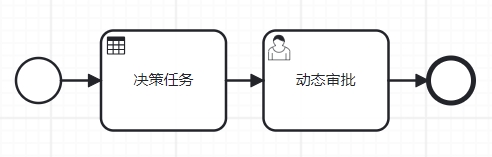

决策任务表示为一个决策表格如图所示：

# XML内容

决策任务在 Flowable 中定义为一个专用的服务任务，这个服务任务的 type 属性设置为 dmn。 决策 任务的 XML 表示格式如下：

<bpmn:serviceTask id="Activity_0dleo8v" flowable:type="dmn">
    <bpmn:extensionElements>
        <flowable:field name="fallbackToDefaultTenant">
            <flowable:string>false</flowable:string>
        </flowable:field>
        <flowable:field name="decisionTaskThrowErrorOnNoHits">
            <flowable:string>false</flowable:string>
        </flowable:field>
        <flowable:field name="decisionTableReferenceKey" text="商品折扣决策">
            <flowable:string>DiscountCalculationDecision</flowable:string>
        </flowable:field>
    </bpmn:extensionElements>
</bpmn:serviceTask>

以上在流程定义的服务任务上定义 dmn 类型即可。

参数说明：

# 使用示例

# 敬请期待
