# 启动事件

本文中内容和案例节选自贺波老师的《深入Activiti流程引擎：核心原理与高阶实战》一书。这本书中的内容更为全面、详尽，对系统学习和深入掌握Activiti/Flowable的用法非常有帮助，推荐给大家。

QQ交流群1：633168411 已满
QQ交流群2： 582010059

参照本书录制的讲解视频地址

博客地址

开始事件表示流程的开始,定义流程如何启动，如流程在接收事件时启动，在指定时间启动，在接收信号，消息启动等等

在Flowable中，开始事件可以划分为以下9种类型：

• 空开始事件（none start event）
• 定时器开始事件（timer start event）
• 信号开始事件（signal start event）
• 消息开始事件（message start event）
• 错误开始事件（error start event）
• 条件开始事件（conditional start event）
• 参数监听开始事件(variableListener start event)
• 升级开始事件 (escalation start event)
• 注册表开始事件(registry start event)

在图标表示上，不同类型的开始事件以内部的白色小图标区分。在XML表示中，这些类型是通过声明不同的子元素来区分的。所以开始事件都属于捕获事件，从概念上讲，这些时间都会一直等待，需要由具体的动作或事件触发。

# 空启动事件

# 定义

空开始事件意味着没有指定启动流程实例的触发条件。它是最常见的一种开始事件，一般需要人工启动，或通过API触发

# 图形标记

# XML内容

<startEvent id="aba1958401251475ca53b3f5d152fde3b" name="空开始"/>

# 使用示例

空开始事件无需指定触发条件，可以由API触发 runtimeService.startProcessInstanceBy开头的各种方法发起流程实例。

# 空启动事件的自定义扩展

• formKey: 引用表单定义，用户需要在启动新流程实例时填写该表单。

  <startEvent id="request" flowable:formKey="request" />


# 演示demo

空开始事件

# 定时器开始事件

# 定义

定时器启动事件（timer start event）用于在指定的时间启动一个流程，或者在一定周期内循环启动多次流程，如在2023年8月1日10时整发起年度目标审核流程， 或每月1日0时开始启动财务结算处理流程。当满足设定的时间条件时，定时器开始事件被触发，从而启动流程。

configuration.setAsyncExecutorActivate(true);

# 图形标记

定时开始事件显示为了一个圆圈，内部是一个小时钟

# XML内容

定时开始事件的 XML 内容是普通开始事件的声明，包含一个定时器事件子元素。

<startEvent id="timerStart" >
    <timerEventDefinition>
        <timeDate>2023-07-14T12:12:14</timeDate>
    </timerEventDefinition>
</startEvent>

定义定时器的标签是<timerEventDefinition>...</timerEventDefinition>，它必须具有以下一个元 素：timeDate，timeDuration，timeCycle。

# 1. timeDate：设置在指定时间触发。

    <startEvent id="timerStart">
        <timerEventDefinition>
           <timeDate>2023-07-14T12:12:14</timeDate>
        </timerEventDefinition>
    </startEvent>

timeDate 是使用 ISO 8601 格式指定一个确定的时间来触发事件，以上配置表示流程会在 2023-07-14T12:12:14 启动起来。

注意：ISO8601 时间格式，如果要加时间需要前面加 T。

# 使用示例

# 2、timeDuration：置指定一个时间段之后执行。

     <startEvent id="timerStart">
        <timerEventDefinition>
            <timeDuration>PT1S</timeDuration>
        </timerEventDefinition>
    </startEvent>

timeDuration 是指定定时器之前要等待多长时间。S 表示秒，M 表示分，D 表示天；P 表示时 间段，T 表示精确到时间的时间段。

注意：时间格式依然为 ISO 8601 格式，一年两个月三天四小时五分六秒内，可以写成 P1Y2M3DT4H5M6S，P 是开始标记，T 是时间和日期分割标记，没有日期只有时间 T 是不能省去 的，比如 1 小时执行一次应该写成 PT1H。

# 使用示例

# 3、通过 timeCycle 设置指定定时器的运行周期

     <startEvent id="timerStart">
        <timerEventDefinition>
            <timeCycle>R2/${EndDate}/PT1M</timeCycle>
        </timerEventDefinition>
    </startEvent>

timeCycle 指定重复执行的间隔，可以用来定期启动流程实例。timeCycle 的设置目前有两种方 式：ISO 8601 和 Cron 表达式。R 表示需要执行的次数，R2/PT1M 表示执行两次，每次间隔 1 分钟。 其中 endDate 是可选的配置，定时器将会在指定的时间停止工作。

注意：使用定时器开始事件需要启动 JobExecutor

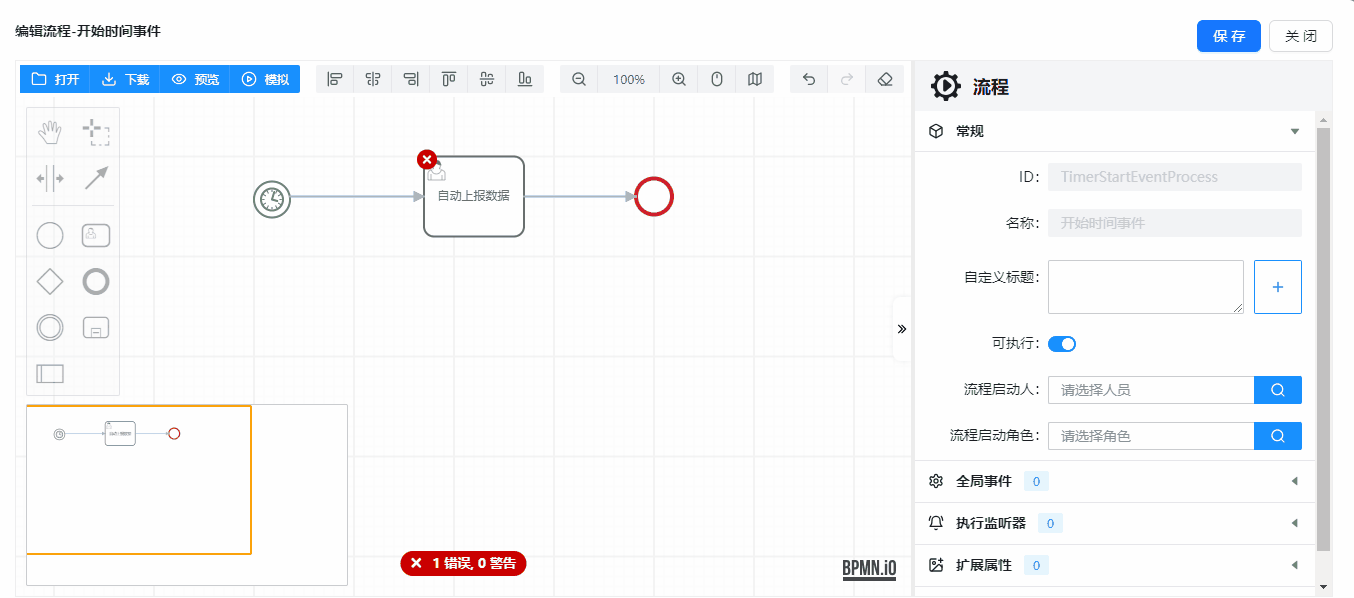

# 使用示例

# 演示demo

定时器开始事件

# 信号开始事件

# 定义

信号开始事件在接收到特定的信号后被触发，启动一个流程实例。如果多个流程含有相同信号名称的信号开始事件，那么它们都会被启动。

# 图形标记

消息开始事件是一个圆圈，中间是一个消息事件图标。图标是白色未填充的，来表示捕获（接收）行为。

# XML内容

信号开始事件的 XML 内容是在普通开始事件申请中包含一个 signalEventDefinition 子元素

 <!-- 信号定义 -->
 <signal id="theSignal" name="The Signal" />
 <process id="signalStartProcess">
     <startEvent id="signalStart" >
     <!-- 定义为开始信号事件 -->
     <signalEventDefinition signalRef="theSignal" />
     </startEvent>
 </process>

以上 xml 代码片段中加粗的部分分别定义了 signal、startEvent，信号 signal 的 id 属性值为theSignal，信号开始事件 startEvent 中的 signalEventDefinition 子元素通过设置 signalRef 为 theSignal 引用了该信号。

# 界面操作

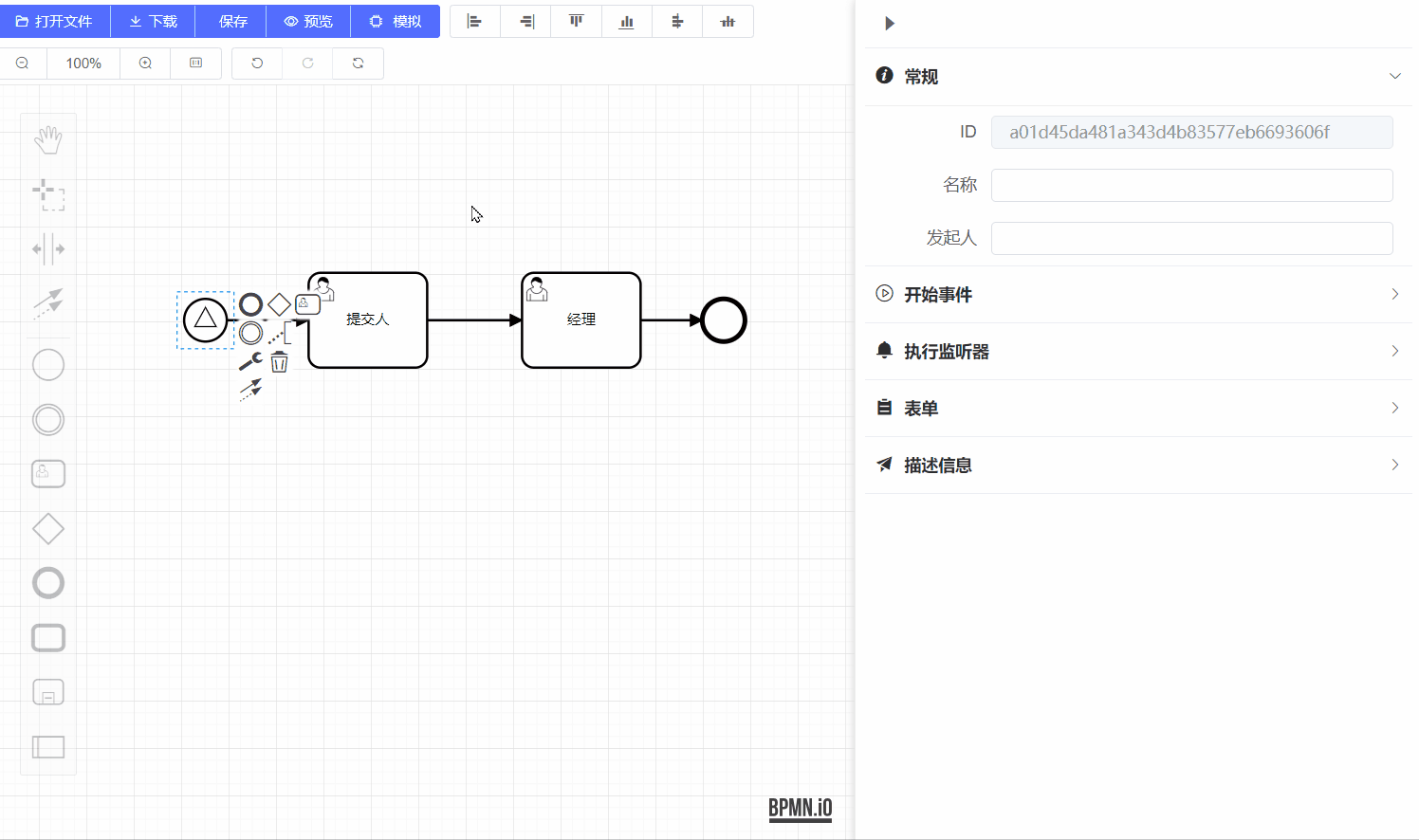

# 定义信号

# 选择信号

# 使用示例

信号启动事件的触发方式通常有以下几种：

1、流程中的抛出信号事件（Signal Intermediate Throwing Event）、信号结束事件（Signal End Event）发出信号，所有拥有相同名字信号启动事件的流程定义都会被启动。

2、通过 API（runtimeService.signalEventReceivedXXX 方法）抛出一个信号，所有拥有相同名字 信号启动事件的流程定义都会被启动。需要为 API 传递的 signalName，是由 signal 元素的 name 属 性决定的名字。signal 元素被 signalEventDefinition 的 signalRef 属性所引用。

3、作为普通开始事件，启动流程。

# 演示demo

信号开始事件

# 消息开始事件

# 定义

在 BPMN2.0 规范中，消息表示的是流程参与者的沟通信息对象，在一般流程中，流程的各个角色的沟通信息均有可能导致流程的开始。流程开始事件，可以理解为另外一种启动流程的方式或者途径，使用该开始事件，当达到“接收消息”的条件后启动流程。

# 图形标记

消息开始事件是一个圆圈，中间是一个消息事件图标，图标是白色未填充小信封，来表示捕获（接收）行为。

# XML内容

<!-- 消息定义 -->
 <message id="theMessage" name="newMessageName" />
 <process id="messageStartEventProcess">
     <startEvent id="messageStart" >
     <!-- messageEventDefinition -->
        <messageEventDefinition messageRef="theMessage" />
     </startEvent>
 <!-- -->
 </process>

在以上xml代码片段中，首先定义了一个名称为theMessage的消息 ，消息值为newMessageName，然后在开始事件中使用 messageEventDefinition 元素引用该 message，从而构成了一个消息开始事件。

# 界面操作

# 定义消息

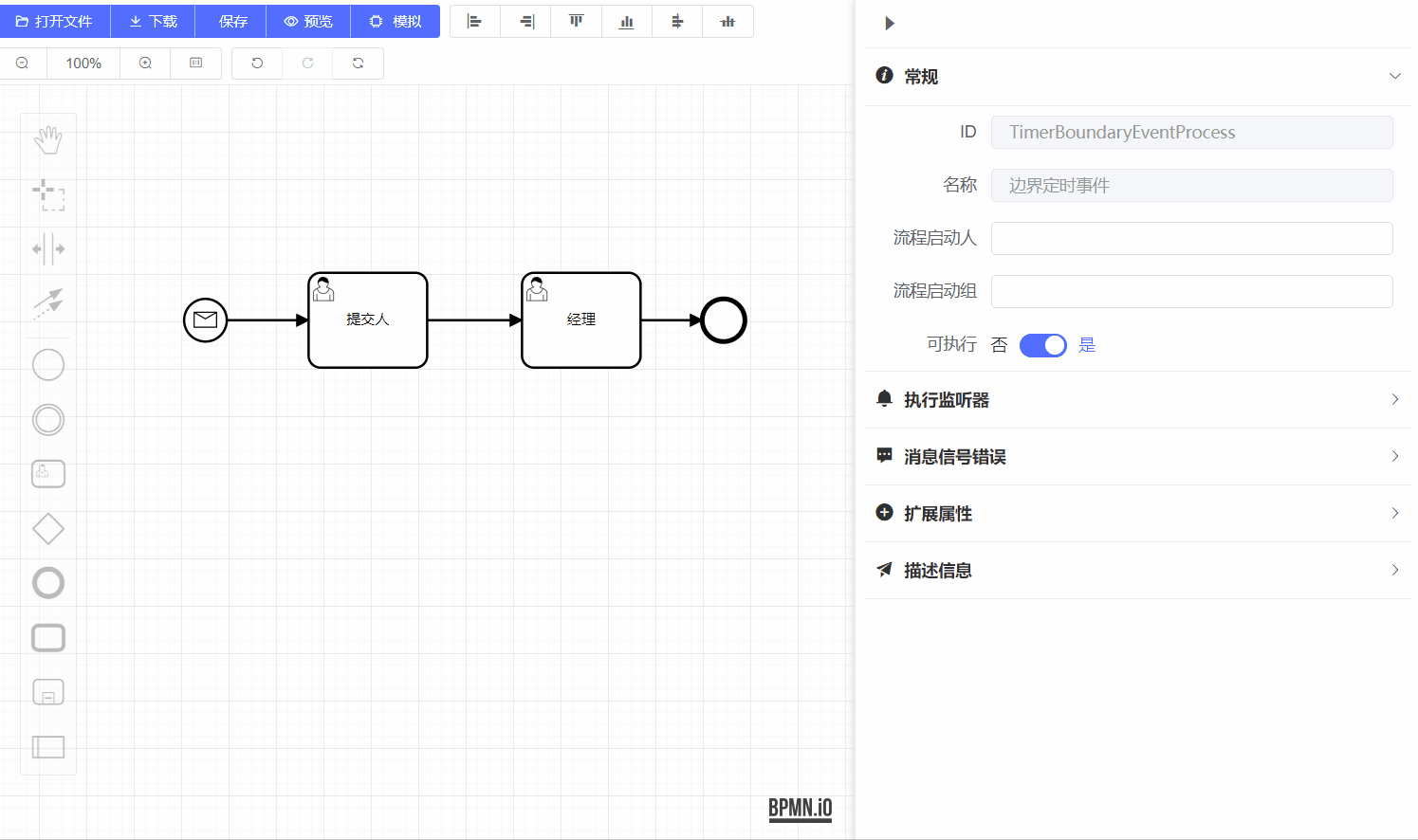

# 选择消息

# 使用示例

在发布包含一个或多个消息开始事件的流程定义时，需要考虑下面的条件：

1、流程的消息名称必须是唯一的，一个流程定义不得包含多个同名的启动消息。如果两个或以上消息开始事件应用了相同的事件，或两个或以上消息事件引用的消息名称相同，Flowable 会在发布流程定义时抛出异常。

2、消息开始事件的名称在所有已发布的流程定义中不能重复。如果一个或多个消息开始事件引用了相同名称的消息，而这个消息开始事件已经部署到不同的流程定义中，Flowable 就会在发布时抛出一个异常。

3、发布新版流程定义时，会取消上一版本的消息订阅。

4、只有顶级流程（toplevel process）才支持消息开始事件，内嵌子流程不支持消息事件。如果流程被调用环节（callActivity）启动，消息开始事件只支持以下两种情况：在消息开始事件以外，还有一个单独的空开始事件；流程只有一个消息开始事件，没有空开始事件。

通过消息开始事件启动流程实例有三种方法： ProcessInstance startProcessInstanceByMessage(String messageName);

ProcessInstance startProcessInstanceByMessage(String messageName, Map<String, Object>processVariables);

ProcessInstance startProcessInstanceByMessage(String messageName, String businessKey, Map<String, Object< processVariables);

其中，messageName 是 messageEventDefinition 的 messageRef 属性引用的 message 元素的 name属性。

# 演示demo

消息开始事件

# 错误开始事件

# 定义

错误开始事件可以触发一个异常子流程，它总是在另外一个流程在异常结束的时候触发。BPMN2.0 规定了错误开始事件只能使用在事件子流程（Event Sub-Process）中，该该事件不能 使用在其它流程中，包括最高级流程（Top-Level Process）、嵌套子流程（Sub-Process）和调用子流程（Call Activity）。

注意，BPMN 错误与 Java 异常不是一回事，BPMN 错误事件是建模业务异常（business exceptions）的方式，二者没有直接关联。

# 图形图标

错误开始事件是一个圆圈，包含一个错误事件标记。标记是白色未填充的，来表示捕获（接收）行为。

# XML内容

<error id="errorStart" errorCode="501" />
<process id="errorStartEventProcess">
    <startEvent id="errorStartEvent" >
        <errorEventDefinition errorRef="theError" />
    </startEvent>
</process>

在以上 xml 代码片段中，首先定义了一个 id 属性值为 theError 的错误，然后在开始事件中使用 errorEventDefinition 元素引用该 error，从而构成了一个错误开始事件。

注意：错误开始事件不能独立存在，必须是其他事件的子流程。

# 界面操作

# 错误定义

# 错误选择

# 使用示例

两种方式触发错误开始事件

1、错误结束事件抛出错误（注：错误结束事件也选择的是同一个错误定义）

2、自动执行主流程的服务任务抛出错误，接下来子流程的错误开始事件捕获到错误后执行。

@Slf4j
public class AutomaticReviewService implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        String healthCodeStatus = (String) execution.getVariable("healthCodeStatus");
        if (!"green".equals(healthCodeStatus)) {
            String errorCode = "500";
            log.error("健康码异常，抛出BPMN错误，errorCode为：{}", errorCode);
            throw new BpmnError(errorCode);
        }
    }
}

# 演示demo

错误开始事件

# 条件开始事件

# 定义

定义了一个事件，该事件在给定条件被求值为true时被触发，作为事件子流程的起始事件。

# 图形图标

条件开始事件是一个圆圈，包含一个条件事件标记。

# XML内容

<bpmn:startEvent id="Event_1gjhevt">
    <bpmn:conditionalEventDefinition id="ConditionalEventDefinition_1j8ag66">
        <bpmn:condition xsi:type="bpmn:tFormalExpression">${name=='lwj'}</bpmn:condition>
    </bpmn:conditionalEventDefinition>
</bpmn:startEvent>

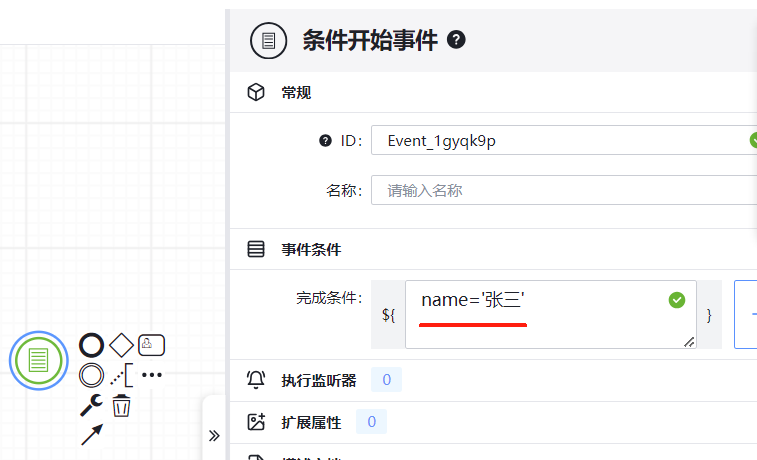

# 界面操作

# 参数监听开始事件

# 定义

定义了一个事件，该事件在指定参数发生变化而触发的，作为事件子流程的起始事件。

# 图形图标

条件开始事件是一个圆圈，包含一个五边形标记。

variableChangeType类型有四种类型：all、create、update、createupdate 1、all：参数只要发生变化被触发 2、create：参数创建被触发 3、update：参数更新被触发 4、createupdate：参数创建或更新被触发

# XML内容

<bpmn:startEvent id="Event_1gyqk9p" flowable:initiator="initiator">
    <bpmn:extensionElements>
        <flowable:variableListenerEventDefinition variableName="name" variableChangeType="create" />
    </bpmn:extensionElements>
</bpmn:startEvent>

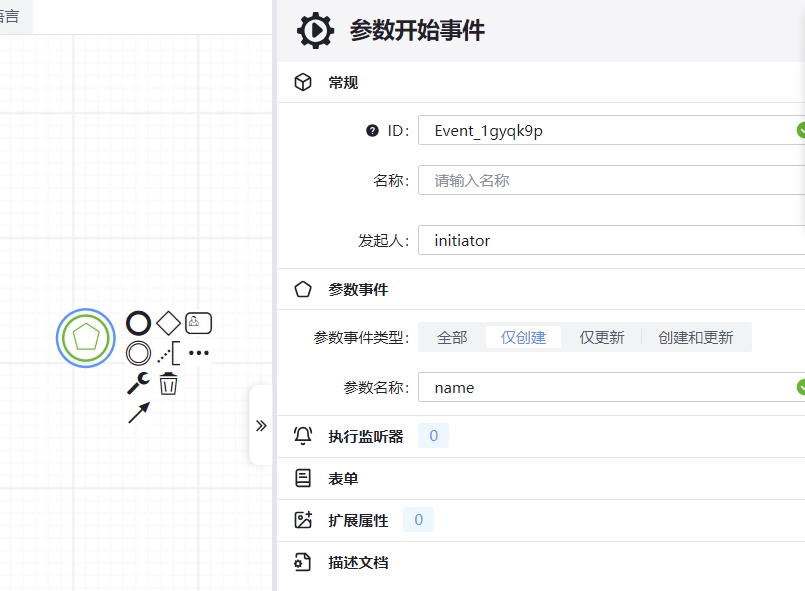

# 界面操作

# 升级开始事件

# 敬请期待

# 注册开始事件

# 敬请期待
