流程图描述一个过程的步骤，当这个过程涉及许多不同的人，部门或功能区域时，很难跟踪每 个步骤的负责人。解决此问题的一个有用方法是把流程图分栏，BPMN 中提供了泳池、泳道来支持 这种场景。泳池泳道在流程图中主要用以区分不同的功能和职责，它们不影响流程的流转，只是一 个对流程节点进行区域划分的流程图展示，便于在流程节点多的流程显示上更上直观明了。

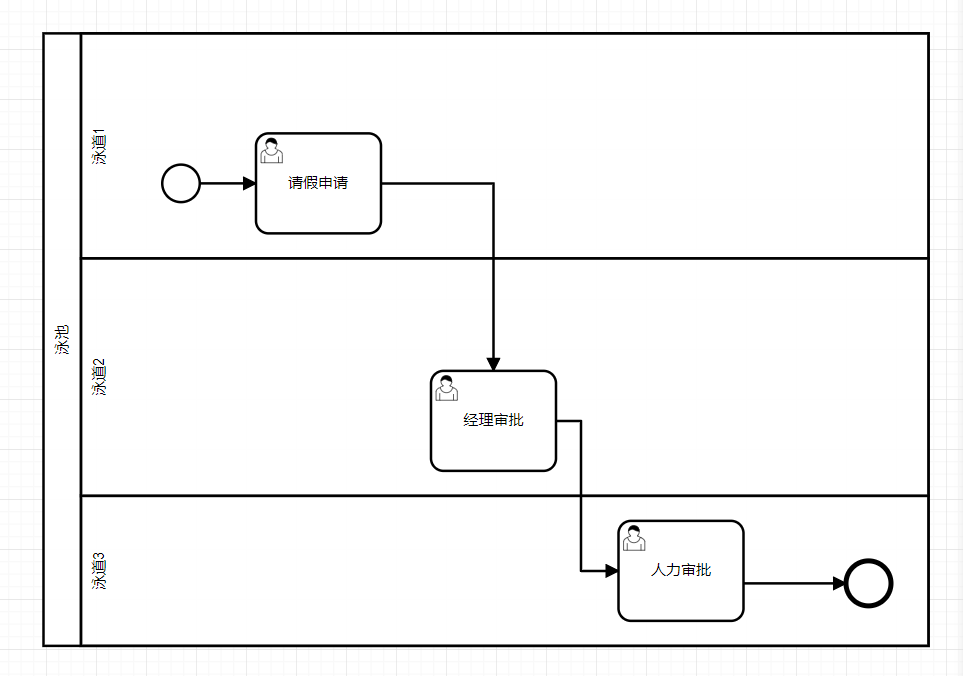

泳池（Pool）代表流程中的一个参与者，它也可以用作一个图形容器来与其他的泳池相分 隔，主要用于多个个独立的实体或者参与者之间的物理划分。泳道是泳池的子划分，可以垂直 或者水平的，用来对活动的组织和分类，通常是将活动按照角色划分，流程可以在一个泳池中 跨泳道流转。泳池泳道对流程进行区分的效果图如图所示：

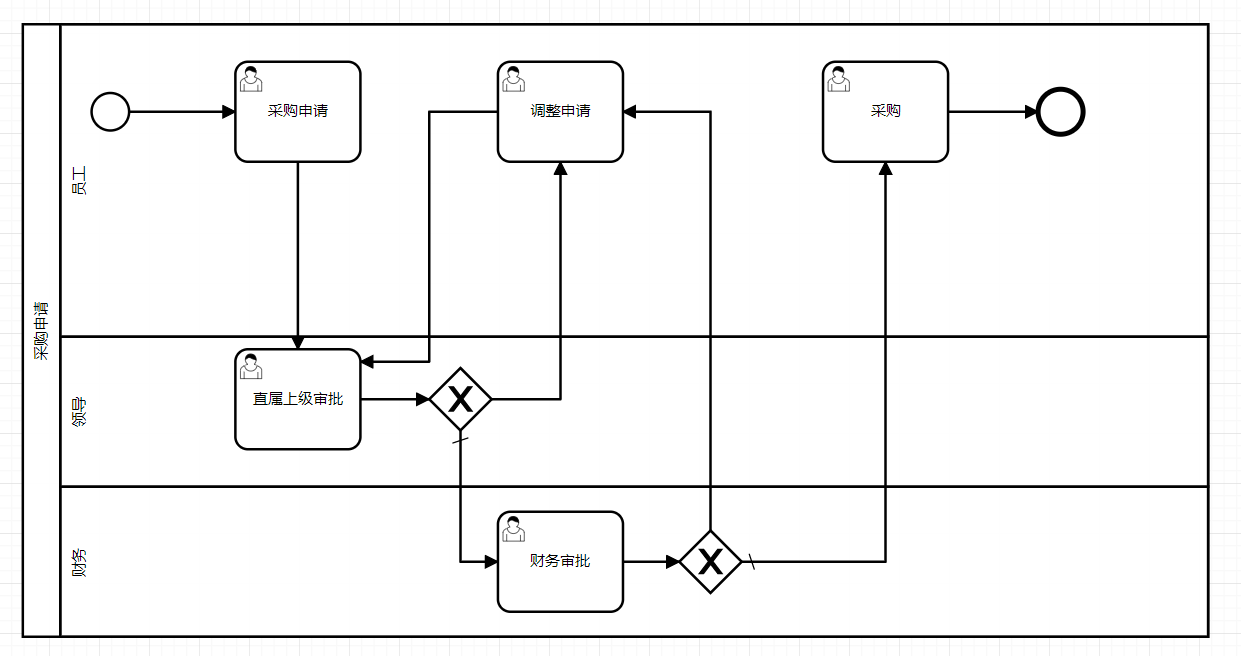

下面看一个使用泳池泳道的示例流程，采购流程涉及员工、领导和人事共三种角色，如图 所示，“采购流程”使用了泳池，按用户角色拆分出了“员工”、“领导”和“财务”三个泳道， 清晰展示出了不同角色、岗位人员的职能。
