# 简介

Activiti Bpmn Designer 是一个基于 Vue 3 与 bpmn-js、适配 Activiti 流程引擎的 BPMN2.0 流程图绘制工具。

使用 Vue3、Arco Design Vue、bpmn-js 的相关库进行开发，采用 pnpm workspace 模式进行代码管理。

可在 pnpm workspace 中详细了解。

源码运行前请先确保安装 node-v16+, pnpm-v9+ 作为开发环境。

# 一、源码说明

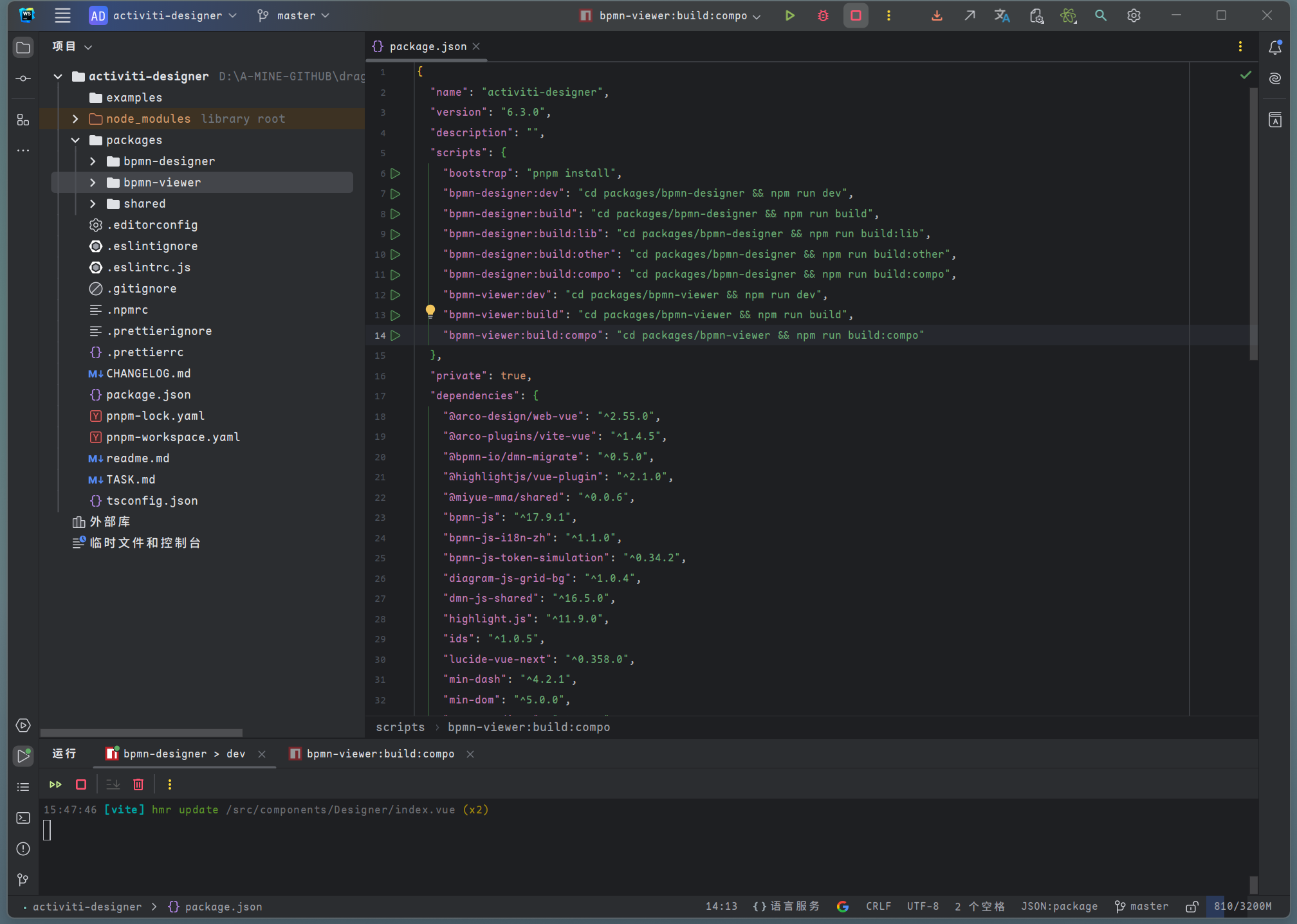

Bpmn Designer 源码位于 ~/packages/bpmn-designer 中，整个项目源码结构如下：

其中 shared 目录为全局公共组件和方法库，提供给其他两个模块使用。

在 pnpm workspace 中，@activiti/shared （@activiti 前缀即代表引入依赖是当前工作空间下的内容，@activiti/xxx 与工作空间下子包的 package.json 中的 name 对应）即代表引入了该目录的内容。

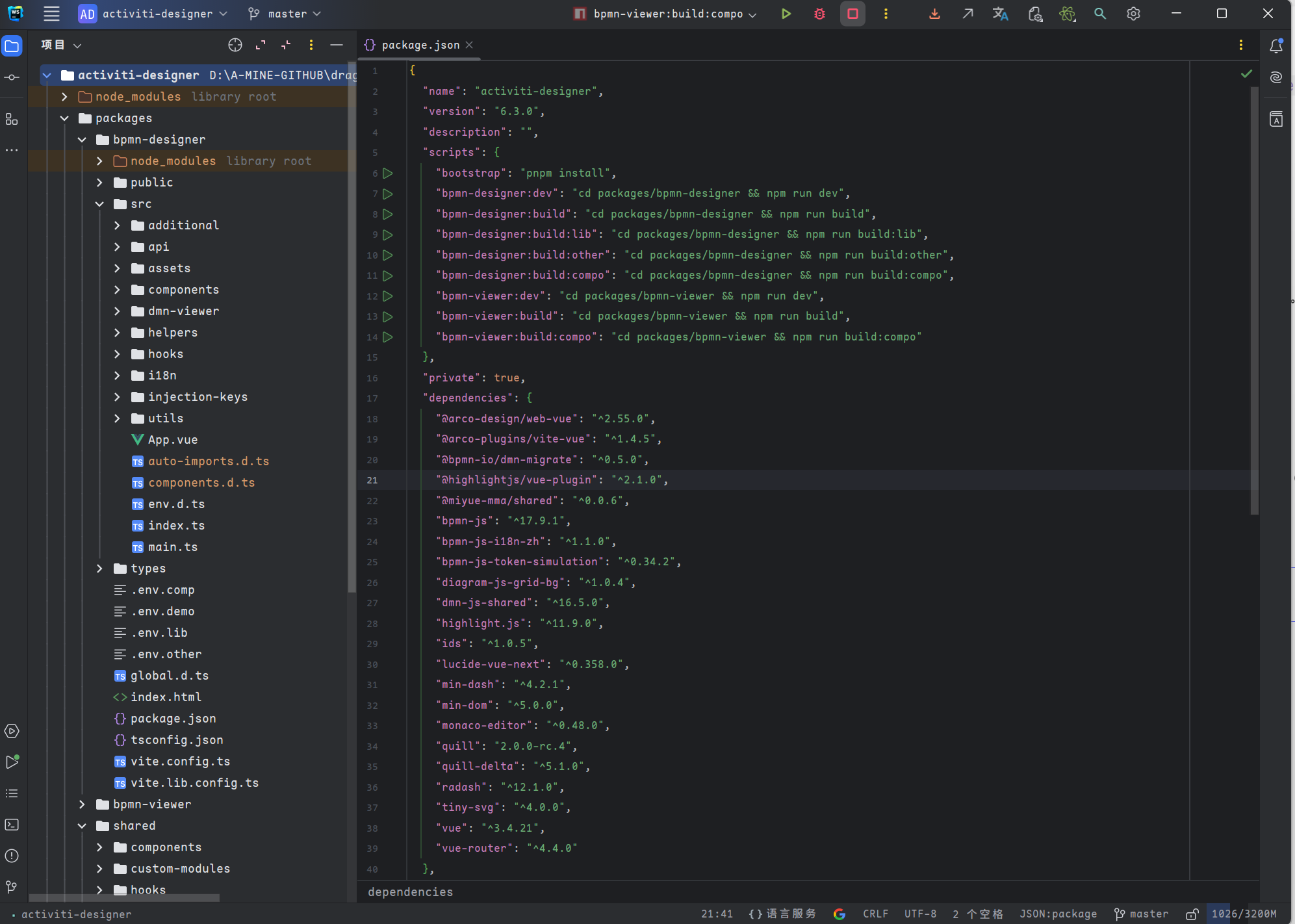

在 packages/bpmn-designer 中，代码结构如下：

在 .env 相关环境变量配置文件中，支持 4个配置变量：

• VITE_APP_BASE_ADDRESS ：http 请求的 base 路径，开发模式（.env）中具有前置配置，其他模式下暂未配置，可根据实际情况调整
• VITE_APP_USE_SAVE：是否使用工具栏保存按钮，设置 false 时会隐藏保存按钮，并将 modeler 对象暴露到 window 对象上，作为 bpmnModeler 属性。
• VITE_APP_ID_EDITABLE：是否开启 id 和 流程 name 的编辑，默认为 false 禁止状态，.env.other 模式下为 true。
• VITE_APP_USE_THEME_TOGGLE: 是否显示工具栏上的 语言切换和主题切换按钮; 正常情况下这两个按钮仅作为演示用, 所以需要设置为 false

以上参数可以根据实际情况，在对应的 .env 文件中进行调整，也可以新建相关文件，但是需要修改 package.json 中的对应脚本命令。

Tips:

目前 designer 内部 DMN 选择依赖 dmn-viewer，在运行或者编译 bpmn-designer 前，请先安装依赖，并执行 pnpm run dmn-viewer:build:compo 打包 dmn-viewer 组件。

# 二、使用方式

# 1. iframe 嵌入

使用 iframe 嵌入时，可以有效的隔离编辑器与当前项目代码，避免样式和全局变量等干扰，且后续升级更加方便。

# 1.1. 依赖安装

这种方式需要获取源码后进行编译，将编译结果作为页面静态资源使用。

首先，需要全局安装 pnpm，然后进入根目录，执行 pnpm install 安装依赖。

# 1.2. 编译

在根目录的 package.json 中配置了编辑器的打包命令 bpmn:build:lib。

执行 pnpm run bpmn:build:lib，Bpmn Designer 的编译结果将会放置在 /packages/bpmn-designer/dist。

# 1.3. 使用

将上文中编译结果 dist 目录中的所有内容复制到当前开发项目的 静态资源目录（不会参与编译的文件目录，也可以自行部署到服务器） 中，需要注意的是，建议创建一个新的目录来存放这些资源文件，避免入口文件冲突。

然后，在项目的流程图设计页面中，插入 iframe 标签，并配置对应地址。

注意：

使用 iframe 嵌入时，内置请求地址与演示环境存在差异，且工具栏保存按钮默认隐藏。

当需要调用内部方法获取 xml 时，可以在 iframe 标签增加 ref 属性绑定标签对象，然后获取 iframe 内部的 Modeler 实例。

<template>
  <iframe src="./flowable-designer/index.html" ref="designerRef" @load="toggleIframeState" />
</template>
<script setup lang="ts">
  const designerRef = ref()
  const iframeLoaded = ref(false)

  const toggleIframeState = () => {
      iframeLoaded.value = true
  }

  const setXml = async (xml: string) => {
    if (!iframeLoaded.value) {
      return console.warn('iframe 还未加载结束')
    }
    const { warnings } = await designerRef.value.contentWindow?.bpmnModeler.importXML(xml)
    console.warn(warnings)
  }

  const getXml = async () => {
    if (!iframeLoaded.value) {
      return console.warn('iframe 还未加载结束')
    }
    const { xml } = await designerRef.value.contentWindow?.bpmnModeler.saveXML({format: true})
  }
</script>

这种方式下，会将 bpmn-js 编辑器实例 modeler 对象绑定到 iframe 的全局对象 window 中（即上述示例中用到的 contentWindow?.bpmnModeler）。

注意:

1. 需要等待 iframe 节点挂载结束之后才能正常访问 contentWindow.bpmnModeler。
2. 需要设置导入时重置流程id时，需要使用 designerRef.value.contentWindow?.bpmnModeler.importNewXML(xml, true) 方法，直接使用 bpmnModeler.importXML(xml) 将会保留导入的新 xml 流程 id。

如果需要实现其他操作，可以使用该编辑器实例提供的方法来完成。

常用方法和使用方式见：Bpmn.js 中文文档 或者 掘金专栏: bpmn.js 进阶指南

# 2. 编译为单个组件

# 2.1. 依赖安装

这种方式需要获取源码后进行编译，将编译结果作为页面静态资源使用。

首先，需要全局安装 pnpm，然后进入根目录，执行 pnpm install 安装依赖。

# 2.2. 编译

在根目录的 package.json 中配置了编辑器的打包命令 bpmn:build:compo。

执行 pnpm run bpmn:build:compo，Designer 的编译结果将会放置在 /packages/bpmn-designer/lib 中。

默认情况下，提供 esm 与 commonjs 两种打包结果。

注意：

这种方式下，部分插件会在打包时剔除，需要在使用项目中进行安装。

# 2.3. 引入并使用

这里主要说明两个注意事项：

1. 部分组件没有打包到 Designer 组件中，需要在 main.ts 中重新引入：

import { createApp } from 'vue'
import App from './App.vue'

import tsWorker from 'monaco-editor/esm/vs/language/typescript/ts.worker?worker'
import EditorWorker from 'monaco-editor/esm/vs/editor/editor.worker?worker'
// @ts-ignore: worker
self.MonacoEnvironment = {
  getWorker(_: string, label: string) {
    if (['javascript'].includes(label)) {
      return new tsWorker()
    }
    return new EditorWorker()
  }
}

// 引入组件库
import ArcoVue from '@arco-design/web-vue'
// 引入组件库默认图标库
import ArcoVueIcon from '@arco-design/web-vue/es/icon'
// 代码高亮组件
import hljs from 'highlight.js/lib/core'
import hljsVuePlugin from '@highlightjs/vue-plugin'
// 重新声明国际化内容
import i18n from '@/i18n'
// 自定义组件库
import FL from '@activiti/shared/components'

// 引入组件库样式
import '@arco-design/web-vue/dist/arco.css'

// 编译后设计器的样式部分
import '@activiti/bpmn-designer/lib/style.css'

// 注册代码高亮插件
import xml from 'highlight.js/lib/languages/xml'
hljs.registerLanguage('xml', xml)

const app = createApp(App)

app.use(i18n)
app.use(ArcoVue)
app.use(ArcoVueIcon)
app.use(hljsVuePlugin)
app.use(FL)

app.mount('#app')

2. 组件使用时，接收两个参数 use-save 与 reset-id-with-import，分别控制 保存按钮显示状态 与 外部文件导入时是否替换Process节点ID属性。

# 2.4 注意事项

当需要将其编译为组件使用时，需要 十分注意 以下内容：

1. 默认该方式使用 vite.lib.config.ts 文件，该模式 默认排除 vue，arco-design，bpmn-js，diagram-js 等依赖。所以在 使用时需要单独安装对应的依赖项，或者 修改该文件，将其添加到默认打包依赖中一起编译；但是，vue 和 vue-i18n 是 必须排除 的选项。
2. 如果 没有使用 pnpm worspace 模式，在使用时，需要 将生成的 lib 中对应的 bpmn-designer.js（esm 模式）或者 bpmn-designer.cjs（commonjs 模式），以及 style.css 复制到项目中，然后使用 import {BpmnFullDesigner} from '@/xx/xx/bpmn-designer.js' 的方式引入该组件。
3. 编译时默认会生成 .d.ts 文件

如果使用这种方式，个人更加推荐 pnpm workspace 开发模式，以减少代码和配置改动。

如果使用的不是 @arco-design/web-vue 作为 UI 组件库的话，建议将 vite.lib.config.ts 中 build.rollupOptions.external 内的 @arco-design/web-vue 移除。

# 3. 源码嵌入

编码层面的使用，对于后续迭代来说比较复杂，但是适合需要进行定制化开发的项目。

# 3.1. 组件复制

下载本项目，将 packages 中对应工具的 src 目录（除 App.vue 外其他内容）以及 shared/* 复制到项目中。

其中 bpmn-designer 中包含 BPMN XML 的图形编辑器，bpmn-viewer 中包含 BPMN XML 的查看器和模拟器。可以根据业务进行相应的选择并复制对应内容，也可以将两者统一合并到一个项目中，但是此时需要注意 styles 中的重复样式处理。

# 3.2. 依赖安装与配置

目前提供三个模式的 BPMN 编辑/预览模式：

1. Designer
2. Mocker
3. Viewer

不同模式下需要安装的依赖各有差异。

# Designer

需要安装 @arco-design/web-vue, @arco-plugins/vite-vue, @highlightjs/vue-plugin, highlight.js, lucide-vue-next, min-dash, monaco-editor, quill, quill-delta, radash, tiny-svg, bpmn-js, diagram-js, bpmn-js-color-picker, bpmn-js-i18n-zh, bpmn-js-token-simulation, diagram-js-grid-bg, diagram-js-minimap, ids, vue-i18n, bpmn-moddle, vite-plugin-svg-icons

npm install @arco-design/web-vue @arco-plugins/vite-vue @highlightjs/vue-plugin highlight.js lucide-vue-next min-dash monaco-editor quill quill-delta radash tiny-svg bpmn-js diagram-js bpmn-js-color-picker bpmn-js-i18n-zh bpmn-js-token-simulation diagram-js-grid-bg diagram-js-minimap ids vue-i18n bpmn-moddle vite-plugin-svg-icons

然后，需要配置 Vite 插件：

import { defineConfig } from 'vite'
import AutoImport from 'unplugin-auto-import/vite'
import Components from 'unplugin-vue-components/vite'
import { createSvgIconsPlugin } from 'vite-plugin-svg-icons'
import * as path from 'path'
import { vitePluginForArco } from '@arco-plugins/vite-vue'

export default defineConfig({
  resolve: {
    alias: {
      '@': path.resolve(__dirname, 'src/'),
      'vue-i18n': 'vue-i18n/dist/vue-i18n.cjs.js'
    }
  },
  // ...
  plugins: [
  	// ...
    AutoImport({
      dts: './src/auto-imports.d.ts',
      imports: ['vue', 'vue-router', 'pinia']
    }),
    vitePluginForArco({
      style: 'css'
    }),
    Components({
      dts: './src/components.d.ts'
    }),
    createSvgIconsPlugin({
      iconDirs: [path.resolve(process.cwd(), 'src/assets/bpmnIcons')],
      symbolId: '[name]',
      inject: 'body-last',
      customDomId: '__svg__icons__dom__'
    })
  ],
  // ...
})

注意：如果没有使用 unplugin-auto-import 与 unplugin-vue-components，则需要在组件中手动引入 vue 相关 API 与依赖组件文件。

例如：packages/bpmn-designer/src/components/Panel/index.vue 中

// 原有的
import type { Component } from 'vue'

需要修改为：

import { inject, ref, shallowRef, watchEffect, provide, nextTick, type Component } from 'vue'

在 vite 配置修改之后，需要在 main.ts 中引用全局内容：

import { createApp } from 'vue'

import tsWorker from 'monaco-editor/esm/vs/language/typescript/ts.worker?worker'
import EditorWorker from 'monaco-editor/esm/vs/editor/editor.worker?worker'

// 为 monaco edtor 添加 service worker 支持
// @ts-ignore: worker
self.MonacoEnvironment = {
  getWorker(_: string, label: string) {
    if (['javascript'].includes(label)) {
      return new tsWorker()
    }
    return new EditorWorker()
  }
}

import App from './App.vue'

// arco design 组件库样式
import '@arco-design/web-vue/dist/arco.css'
// 代码高亮样式
import 'highlight.js/styles/stackoverflow-light.css'
// bpmn 设计器相关样式（如果修改了目录，这里需要做对应修改）
import '@/assets/styles/index.scss'

// bpmn 设计器国际化相关配置，如果本身项目有国际化配置，需要进行相应合并
import i18n from '@/i18n'

// 代码高亮组件及配置
import hljs from 'highlight.js/lib/core'
import xml from 'highlight.js/lib/languages/xml'
import hljsVuePlugin from '@highlightjs/vue-plugin'

// shared 中的公共组件（目前只有 monaco editor），非 pnpm workspace 模式，需要修改 @activiti/shared 为相应路径
import FL from '@activiti/shared/components'

hljs.registerLanguage('xml', xml)

//svg 引用
import 'virtual:svg-icons-register'

const app = createApp(App)

app.use(i18n)
app.use(hljsVuePlugin)

app.use(FL)

app.mount('#app')

最后，参照 bpmn-designer/src/App.vue 使用设计器相关组件即可。

<script setup lang="ts">
  import Modeler from 'bpmn-js/lib/Modeler'
  import BpmnDesigner from '@/components/Designer/index.vue'
  import BpmnPanel from '@/components/Panel/index.vue'
  import { modelerKey } from '@/injection-keys'

  defineOptions({ name: 'App' })

  const provideModeler = shallowRef<Modeler | undefined>()

  const setCurrentModeler = (modeler: Modeler) => {
    provideModeler.value = modeler
  }

  provide(modelerKey, provideModeler)
</script>

<template>
  <BpmnToolbar />
  <BpmnDesigner @modeler-init="setCurrentModeler" />
  <BpmnPanel />
</template>

需要注意的是，BpmnPanel 组件与 BpmnToolbar 组件在使用时需要依赖 BpmnDesigner 组件提供的 modeler 实例（来自于 bpmn-js 的 bpmn-js/lib/Modeler 构造函数），然后将该实例通过 provide(modelerKey, provideModeler) 注入到组件树中。

如果需要动态更新 BpmnDesigner 中的 xml，可以通过 BpmnDesigner 组件实例 createNewProcess 方法来实现：

<script setup lang="ts">
  import BpmnDesigner from '@/components/Designer/index.vue'

  const designerIns = shallowRef()

  // 在某个时候调用这个方法，实现 xml 更新。newXmlString 为外部获取的 xml 字符串，可以为空
  const updateXml = () => {
    designerIns.value.createNewProcess(newXmlString)
  }
</script>

<template>
	<!-- 通过 ref 获取该组件实例 -->
  <BpmnDesigner ref="designerIns" />
</template>

# 3.3. 组件使用

Designer 整体分为三个部分：BpmnToolbar、BpmnDesigner、BpmnPanel。

其中，BpmnDesigner 为必要组件，BpmnToolbar 提供快捷功能支持，BpmnPanel 则用来支撑流程元素的属性编辑与查看；BpmnPanel 与 BpmnToolbar 依赖 BpmnDesigner 组件。

并且，在使用时如上文所说，必须使用 provide 向组件树中注入 bpmn-js 的 Modeler 实例，否则两者功能将无法正常使用。

BpmnDesigner 组件接收一个 xml 参数，可以用来设置画布的初始 xml。

# 三、不同使用方式的差别

# 四、组件 API

这种方式只提供给作 组件化 使用，

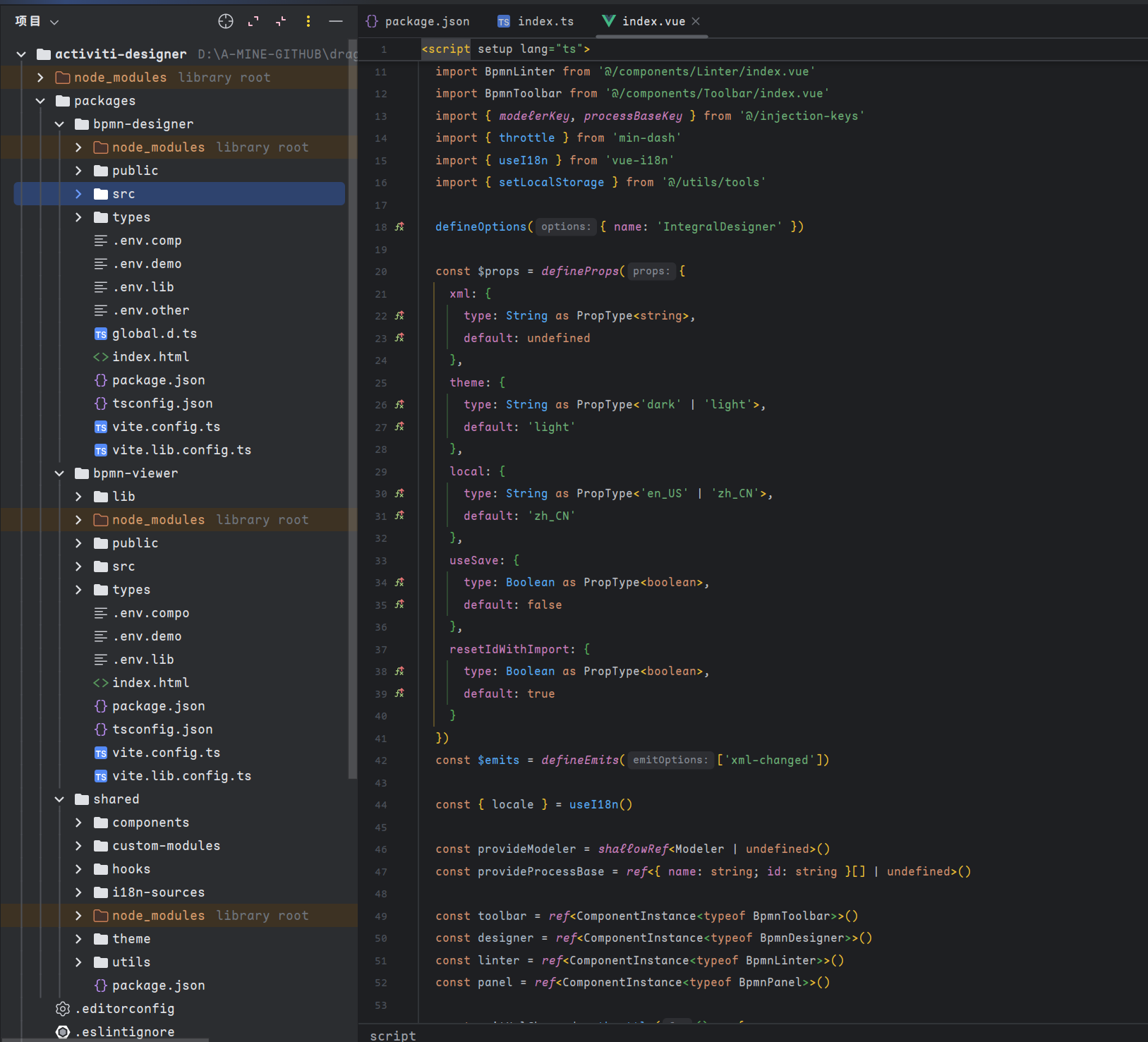

# 1. IntegralDesigner

# 1.1 props 参数

# 1.2 events 事件

# 1.3 methods 方法

# 2. BpmnDesigner

# 2.1 props 参数

# 2.2 events 事件

# 2.3 methods 方法

# 2.4 slots 插槽

# 3. BpmnToolbar

# 3.1 props 参数

# 3.2 slots 插槽

# 4. BpmnPanel

# 4.1 props 参数
