Bpmn 流程设计器使用说明

本项目是一个基于 bpmn.js，Vue 2.x 和 ElementUI 开发的流程设计器。

二次开发

1. 安装依赖 Installation

yarn install

或

npm install

2. 运行 Quick Start

yarn run start

或

npm run start

3. 打包

npm run build

提示

注意： 本项目默认部署到二级目录/bpmn/designer下，如需要使用Nginx部署，请放到/bpmn/designer下面
配置如下：

location ^~ /bpmn/designer {
    try_files $uri $uri/ /bpmn/designer/index.html @rewrites;
    index  index.html index.htm;
    alias  /data/www/bpmn/designer/dist;
}

4. 集成业务系统

1、设计器存放

将打包后的文件夹dist放入项目的public目录下 如 /public/bpmn/designer/

2、引入设计器Iframe

<template>
  <div class="model-designer">
    <div class="designer-tool-bar">
      <Button type="primary" @click="doSave">保存</Button>
    </div>
    <div class="designer-main">
      <!-- Iframe引入设计器-->
      <iframe ref="designerIframeRef" src="/bpmn/designer/index.html"
              class="designer-iframe"></iframe>
    </div>
  </div>
</template>

提示

iframe引用的路径为编辑器的主页。因为编辑器发布的二级目录是/bpmn/designer，所以需要放入public中的/bpmn/designer目录下

2、初始化设计器对象

  mounted() {
    this.$nextTick(() => {
      // 获取Iframe的Window对象
      this.iframe = this.$refs.designerIframeRef.contentWindow;
      this.iframe.onload=()=>{
        // 初始化XML内容
        setTimeout(()=>{
          this.initData();
        }, 1000);
      }
    });
  }

初始化xml数据

// 初始化XML内容 -
    initData() {
      // TODO 从后端异步加载xml
      const tempXml = `<?xml version="1.0" encoding="UTF-8"?>
            <definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" xmlns:xsd="http://www.w3.org/2001/XMLSchema" targetNamespace="http://flowable.org/bpmn">
              <process id="xxx" name="xxxx" isExecutable="true">
                <startEvent id="aba1958401251475ca53b3f5d152fde3b" />
                ...
            </definitions>`;
      if (this.iframe) {
        this.iframe.setBpmnXml(tempXml).then(res => {
          debugger;
          console.log('======================XML加载成功！');
          console.log(res);
        });
      }
    }

提示

初始化数据时，要等iframe加载完成后才能获取， iframe中暴露了setBpmnXml(xml) 方法用来初始化模型
使用iframe中暴露了getBpmnXml()方法来获取设计器的xml

// 获取设计器的XML内容 - 保存
doSave() {
  if (this.iframe) {
    // 获取设计器的XML内容
    this.iframe.getBpmnXml().then(res => {
      console.log('======================XML获取成功！');
      console.log(res);
    });
  }
}

初始化加载结果：

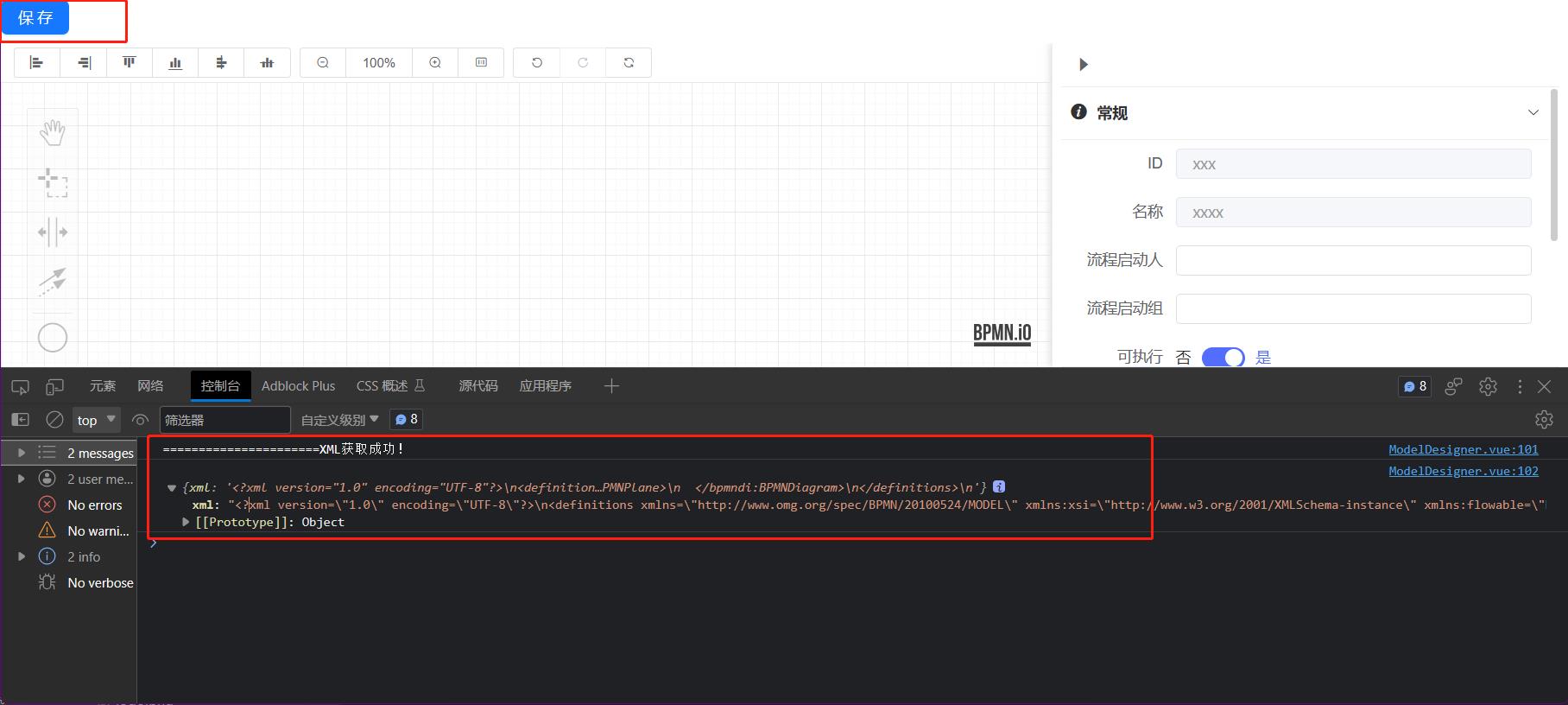

获取mxl结果 得到xml后

1、Vue - Iframe集成

  <iframe src="/bpmn-designer/dist/index.html?modelKey=" ref="frameRef"></iframe>

1、流程相关的数据操作在iframe中完成

2、流程相关的数据操作在业务系统中完成，需要使用调用iframe内部的方法进行数据获取和绑定 获取流程xml内容

        const iframeWindow = iframe.contentWindow;
        iframe.getModelXml();

初始化xml

        const iframeWindow = iframe.contentWindow;
        iframe.initModelXml(xml);

2、React - Iframe集成

  <iframe class="w-full" :src="frameSrc" class="designer_main" ref="frameRef"></iframe>

流程图渲染

流程审批/预览时都需要查看流程图和审批记录，流程图渲染可以很清晰地看清流程当前处于哪个节点，各节点的审批人，当前待办人。

如图：

下面是流程图渲染的集成方法，以VUE为例
package.json中添加引用：

    "bpmn-js": "^8.8.2",

关键代码：

    <div class="main">
      <Spin tip="Loading..." :spinning="modelInfoLoading">
        <div class="diagram">
          <BpmnDiagram v-if="modelInfo&& modelInfo.modelXml" :model-info="modelInfo"/>
          <div v-else class="diagram-empty">
            请选择流程模板或输入流程实例进行预览！
          </div>
        </div>
        <!--
        <div>
          <ApproveHistory />
        </div>
        -->
      </Spin>
    </div>

BpmnDiagram组件： 模板相关代码：

<template>
  <div class="viewer-container">
    <div class="svg-controller">
      <div class="scale-rate">
        {{ Math.floor(defaultZoom * 10 * 10) + "%" }}
      </div>
      <Space>
        <Button title="缩小" shape="circle" size="small" @click="processZoomOut()" type="primary">
          <MinusOutlined/>
        </Button>
        <Button :title="isFitView?'按窗口大小显示':'实际大小'" shape="circle" size="small"
                  @click="processFitDialog(isFitView)" type="primary">
          <CompressOutlined v-if="isFitView"/>
          <ExpandOutlined v-else/>
        </Button>
        <Button title="放大" shape="circle" size="small" @click="processZoomIn()" type="primary">
          <PlusOutlined/>
        </Button>
      </Space>
    </div>
    <div class="containers" ref="container" @mousewheel="changeScale">
      <div :id="bpmnCanvasId"
           class="bpmnCanvas canvas"
           ref="bpmnCanvas"
      ></div>
    </div>
  </div>
</template>

js关键代码：

// 引入bpmnViewer组件
import BpmnViewer from 'bpmn-js/lib/Viewer'
import MoveCanvasModule from 'diagram-js/lib/navigation/movecanvas'

data() {
    return {
        bpmnCanvasId: 'bpmnCanvas' + new Date().getTime(),
        defaultZoom: 1,
        fitViewScaleRate: 1,
        isFitView: false,
    }
}

mounted() {
    this.initData();
    this.importXml(this.modelInfo);
}

methods: {
    initData() {
        bpmnViewer && bpmnViewer.destroy();
        bpmnViewer = new BpmnViewer({
            container: document.getElementById(this.bpmnCanvasId),
            width: '100%',
            additionalModules: [
                MoveCanvasModule // 移动整个画布
            ],
            /*keyboard: {
              bindTo: document
            }*/
        });
    },
    importXml(modelInfo) {
        const that = this;
        // 处理排他网关， 注：流程图预览时，排他网关需要在对应的<bpmndi:BPMNShape>节点上添加属性isMarkerVisible="true"
        const gatewayIds = this.getHtmlAttr(modelInfo.modelXml, 'exclusiveGateway', 'id');
        let modelXmlTemp = modelInfo.modelXml;
        if(gatewayIds && gatewayIds.length > 0){
            gatewayIds.forEach(item=>{
                const result = new RegExp('id="(.+?)"').exec(item)
                if(result && result[1]){
                    modelXmlTemp = modelXmlTemp.replace('bpmnElement="'+result[1]+'"', 'bpmnElement="'+result[1]+'" isMarkerVisible="true"');
                }
            })
        }

        bpmnViewer.importXML(modelXmlTemp, function (err) {
            if(err){
                console.error(err);
            }else{
                that.importXmlSuccess();
                that.genBpmnSvgMarker();
            }
        });
    }
}

高亮部分代码实现：

.hishighlight:not(.djs-connection) .djs-visual > :nth-child(1) {
  fill: rgba(211, 238, 211, 0.99) !important; /* color elements as green */
}
.hishighlight g.djs-visual >:nth-child(1) {
  stroke: rgba(0, 190, 0, 1) !important;
}
.highlight-line g.djs-visual >:nth-child(1) {
  stroke: rgba(0, 190, 0, 1) !important;
}
.highlight-line{
  path{
    marker-end: url('#greenMarker') !important;
  }
}

.highlight:not(.djs-connection) .djs-visual > :nth-child(1) {
  fill: rgba(251, 233, 209, 1) !important; /* color elements as green */
}
.highlight g.djs-visual >:nth-child(1) {
  stroke: rgba(214, 126, 125, 1) !important;
}

@keyframes dynamicNode {
  to {
    stroke-dashoffset: 100%;
  }
}

@-webkit-keyframes dynamicNode {
  to {
    stroke-dashoffset: 100%;
  }
}

.highlight {
  .djs-visual {
    animation: dynamicNode 18S linear infinite;
    -webkit-animation: dynamicNode 18S linear infinite;
    -webkit-animation-fill-mode: forwards;
  }
}
